0 引言

月球著陸器研發過程中需要準確地預測月面軟著陸沖擊載荷，從而為結構設計提供載荷輸入條件。著陸器著陸沖擊載荷條件的確定有兩種方法。一種方法是將所有可能的輸入?yún)?shù)的離散值進行排列組合，求出所有組合工況條件下結構所受到的最大沖擊載荷作為設計載荷。采用這種方法的缺點是求出的設計載荷可能過于保守。對于著陸沖擊載荷分析這樣的多工況問題，這種方法存在一個難以克服的困難，即所需的仿真量過大。如果以 3 個著陸線速度、3 個著陸角速度、3 個著陸姿態角和著陸面坡度 10 個變量作為仿真輸入?yún)?shù)，每個變量取 3 個值，可能的組合工況數高達 310個，進行這樣大規模工況的仿真是不現實的。另一方法叫蒙特卡洛方法，即根據各參數的概率密度函數隨機選擇輸入?yún)?shù)，根據選擇的輸入?yún)?shù)樣本計算著陸沖擊載荷，然后采用統計方法確定著陸沖擊載荷可能的最大值，并給出相應的置信水平，這種方法可以大大降低所需的仿真工況數。蒙特卡洛法在 Surveyor，Apollo，Viking等行星探測器的設計中已經得到應用[1-7]，但由于受到當時計算速度的限制，多采用解析的剛體模型計算著陸沖擊載荷。隨著計算機計算速度的不斷提高和有限元方法的發展成熟，使得采用有限元柔性體模型進行著陸沖擊載荷的分析計算成為了可能。



本文通過參數化建模系統建立著陸器有限元模型，并采用具有強大非線性瞬態計算功能的 Abaqus/Explicit 作為求解器。通過與試驗數據的對比驗證和修正非線性有限元模型。根據

輸入?yún)?shù)的概率密度函數隨機生成 100 個著陸工況，然后利用經試驗驗證的有限元模型對這100 個著陸工況開展著陸沖擊仿真分析，并通過 3 法則確定著陸器著陸沖擊的設計載荷。



1 顯式非線性有限元?jiǎng)恿W(xué)分析理論

顯式非線性有限元?jiǎng)恿W(xué)模型的數值解法，是將結構在空間域進行離散，把連續的微分方程轉換成有限階的代數方程組：







其中 為加速度列陣， 為質量矩陣， 是單元應力引起的內部節點力列陣， 為外載荷列陣。

對求解的時間歷程在時間域內離散，并采用顯式積分方法進行求解。中心差分法是最常用的顯式積分方法，積分步驟如下：







其中 為速度列陣； 為位移列陣；上標(i)表示增量步的次數，(i-1/2)和(i+1/2)是指增量步的中間值。這樣，在增量步開始時提供了滿足動力學平衡條件的加速度。得到了加速度后，在時間上“顯式地”前推速度和位移。顯式積分算法中，不需要形成整體的剪切剛度矩陣。由于是顯式的前推模型的狀態，所以不需要迭代和收斂準則。顯式方法中可以很容易地模擬接觸條件和其他一些極度不連續的情況，通過調整節點加速度來平衡在接觸時的外力和內力。這些特點使得顯式方法特別適合于求解著陸沖擊瞬態動力學問題。雖然顯式動力學求解方法的效率很高，但它卻是條件穩定的，最大穩定時間積分步長 與單元的特征尺寸和波速 相關：







對于線彈性材料， 的計算公式如下：







式中： 為彈性模量； 為泊松比； 為密度。



2 著陸器有限元模型及參數化建模系統

2.1 著陸器有限元模型

采用 ABAQUS/CAE 建立的著陸器著陸沖擊有限元模型及坐標系如圖 1 所示，主要由著陸器模擬結構、四套著陸腿（包括鋁蜂窩緩沖元件、拉桿緩沖元件、足墊等）和著陸面組成。著陸腿主支柱外筒及輔助支柱外筒頂端通過萬向節(UJOIN)連接單元連接；輔助支柱內筒底

端與主支柱外筒之間、主支柱內筒與足墊之間通過球鉸(JOIN+ROTATION)連接單元連接。著陸器足墊采用離散剛體建模。模擬結構主要由鋼板和槽鋼組成，鋼板部分網格較粗，故采用全積分殼單元建模，而槽鋼結構采用梁?jiǎn)卧?。著陸腿?nèi)外套筒采用殼單元建模。鋁蜂窩緩沖元件采用實體單元建模，采用 Crushable Foam 體積硬化模型作為鋁蜂窩緩沖器的材料模型，具體參數見文獻[8]。著陸面模型由一個 7m×7m×1m 實體單元集合組成，采用Drucke-Prager/Cap 模型作為模擬月壤的本構模型，模型參數見文獻。





圖 1 著陸器有限元模型

Fig.1 Finite element model of lunar lander



2.2 著陸沖擊仿真分析及試驗驗證

著陸仿真分析的工況見表 1。著陸器的偏航角定義為繞 X 軸轉動的角度，滾轉角為繞 Z軸轉動的角度，俯仰角為繞 Y 軸轉動的角度，三者均按右手定則方向?yàn)檎?。試?yàn)工況著陸器的初始角速度、俯仰角、滾轉角、偏航角都近似為 0。為了與試驗結果進行對比，模型中重力場取 9.8 m/s2。試驗時模擬著陸器垂直方向的速度是在重力加速度作用下作自由落體運動獲得的，為了節省計算時間，將模擬著陸器置于一個十分接近著陸面的位置，然后賦予初始速度來等效其在自由落體下的運動效果。著陸面模型底部和四周固支。



表 1 著陸工況

Tab.1 Landing scenarios

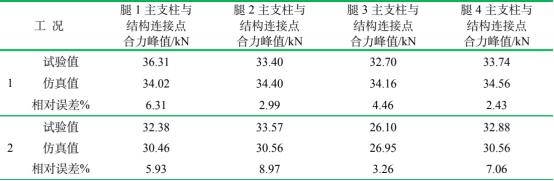

著陸緩沖裝置主支柱接頭載荷分析值與試驗結果對比見表 2,分析值與試驗實測值的最大相對誤差約為 8.97%，平均相對誤差約為 5.18%，分析精度滿足工程要求。仿真結果與試驗測量值的誤差來源主要有以下幾個方面：1）真實緩沖器的壓縮載荷與有限元模型中設定的設計值有偏差；2）著陸腿足墊與模擬月壤之間的摩擦系數與模型中設定的固定摩擦系數存在偏差；3）力傳感器的測量值本身也存在一定的測量誤差；4）有限元模型做了一些理想化的假設和簡化，與真實試驗樣機之間也存在一定的模型誤差。



表 2 分析與試驗結果對比

Tab.2 Comparison of simulation and test results





2.3 參數化建模系統

月球著陸器有限元建模涉及幾何、材料和接觸等非線性因素，模型比較復雜，同時由于著陸的工況很多，建模的工作量很大。為進行蒙特卡洛仿真分析，開發了月球著陸器著陸沖擊參數化非線性有限元建模系統。以 Abaqus/CAE 作為建模平臺，通過 Abaqus 腳本接口進行二次開發，實現探測器參數化有限元建模。



參數化建模系統的框架見圖 2。參數化建模系統采用 Excel 2007 作為參數輸入的圖形用戶界面（GUI），通過 VBA 宏(Macro)生成著陸器著陸工況、著陸面條件及著陸器模型的參數文件。Python 建模腳本導入建模參數文件后，通過 Python 解釋器編譯后進入到Abaqus/CAE 內核中執行，進入到內核中的命令將轉換為 INP 文件，再經過 Abaqus/Explicit顯式求解器進行分析，最后得到輸出數據庫（ODB）文件。Python 建模腳本是參數化建模系統的核心，它包括有數據文件、材料、零件、裝配體、相互作用、連接單元、初始條件、接觸、分析步、邊界條件、載荷、分析作業 12 個模塊。





圖 2 參數化建模系統框架

Fig.2 Framework of parameterized modeling system



3 基于蒙特卡洛法的著陸沖擊載荷分析

本節將采用蒙特卡洛方法來確定著陸器著陸沖擊設計載荷。選用三個線速度(v x, v y, v z)、三個角初速度(vYaw, vPitch, vRoll)、三個姿態角(yaw, pitch, roll)和月面坡度共 10個變量作為分析的輸入?yún)?shù)。坐標系定義見圖 1。這些參數的分布概率密度函數如表 3 所示。除了偏航角和月面坡度外，其余參數均服從正態分布。偏航角在 0~45o之間服從均勻分布，0o對應 1-2-1 著陸模式，即一個著陸腿先觸地，然后 Y 軸上的兩條著陸腿同時觸地，+Z軸上的著陸腿最后觸地；45o對應 2-2 著陸模式，即兩條腿同時先觸地，另兩條腿最后同時著陸。由于采用模擬著陸器模型進行仿真分析，著陸器結構是關于中心軸對稱的，因此偏航角在 0~45o均勻分布與在 0-360o間均勻分布是等效的。假設月面坡度服從系數為 2.113 是 3自由度的卡方(chi-square)分布，即







x 的概率密度函數為：







式中自由度 n 取 3。



表 3 輸入?yún)?shù)概率密度函數

Tab.3 Probability density function of input parameters







根據輸入?yún)?shù)的概率密度函數，隨機生成 100 個著陸工況，提交高性能計算機進行計算。輸出變量主要包括：著陸腿主支柱與著陸器結構接頭處三個方向上的分力的峰值載荷 Fx，F(xiàn)y，F(xiàn)z；著陸腿輔助支柱與著陸器結構接頭處三個分方向的分力的峰值載荷 fx，fy，fz。假設接頭處三個方向的載荷峰值服從正態分布，則根據 3法則確定著陸器接頭處的設計載荷。根據 3法則，設計載荷 F 可通過下式確定：





式中： 為變量的平均值； 為變量的標準差。



采用 3法則的前提是研究的變量服從正態分布。為了驗證 100 個接頭峰值載荷樣本服從正態分布，通過 Kolmogorov-Smirnov 檢驗來驗證輸出的接頭載荷峰值樣本服從正態分布。Kolmogorov-Smirnov 檢驗是檢驗單一樣本是否來自某一特定分布的方法，它是以樣本數據的累積頻數分布 F(x)與特定理論分布 F 0(x)比較，若兩者間的差距很小，則推論該樣本取自某特定分布族。即對于假設檢驗問題：







結論：當實際觀測 D>D時，則接受 H1，反之則接受 H0假設。對主支柱和輔助支柱三個方向上的峰值載荷樣本進行置信水平為 0.05 的 Kolmogorov- Smirnov 檢驗表明，6組樣本均服從正態分布。主支柱接頭處 X 向峰值載荷載的概率密度函數和概率分布函數的經驗值和理論值見圖 3 和圖 4，峰值載荷樣本的經驗分布函數與理論正態分布函數的匹配性很好。





圖 3 峰值載荷頻率直方圖和理論正態概率密度函數圖



圖 4 峰值載荷經驗分布函數和理論正態分布函數圖



根據 3法則得到主支柱與輔助支柱接頭處峰值載荷樣本均值、標準差和 3值如表 26所示, 峰值載荷超出 3值的概率僅為 0.13%。



表 4 接頭峰值載荷均值、標準差及 3值





為確定蒙特卡洛法的有效性，對表 5 中 12 個典型著陸工況進行仿真分析。分析工況的垂直速度和水平速度均為著陸器著陸初始速度的上限。分析得到的主支柱接頭 x 向峰值載荷見表 6，12 個工況中各條腿的 x 向峰值載荷最大值均小于蒙特卡洛法給出的 3值，證明了蒙特卡洛方法得到 3值是合理的。



表 5 典型著陸工況

Tab.5 Typical landing scenarios





表 6 著陸緩沖裝置主支柱接頭處 x 向峰值載荷

Tab.6 X-direction Maximum Loads at the join of main strut of langding gear





4 結束語

在通過試驗數據驗證分析模型正確性的基礎上，利用Abaqus/CAE提供的基于Python腳本的二次開發接口，設計開發了月球著陸器著陸參數化建模系統，并利用該系數對著陸器著陸過程中的沖擊載荷進行蒙特卡洛分析，通過Kolmogorov-Smirnov檢驗證明著陸緩沖裝置接頭處的峰值載荷服從正態分布，并通過3法則確定了最大著陸沖擊載荷。通過對典型極限著陸工況的仿真分析證明了通過蒙特卡洛方法的有效性。



本文提出的基于蒙特卡洛法的著陸器著陸沖擊載荷分析方法可用于確定著陸器著陸過程中使用載荷，從而為著陸器主結構的設計提供輸入條件。
