1. 引言

隨著環境科學的發展進步，人們?cè)絹?lái)越關注與自身健康相關的建筑內外環境質量問題。優化劇院設計方案，選擇合適的氣流組織形式，從而營造良好的熱濕環境是劇院空調設計的主要目標。目前在暖通工程領域中，對氣流組織設計采用的方法主要有射流公式、模型實驗、CFD(Computational Fluid Dynamics)方法（Chen，2004；馬超，2005）。實際工程的氣流組織形式變化多樣，而射流分析方法只能給出室內的熱濕環境的一些整體指標，無法滿足設計者詳細了解室內空氣分布情況的要求；模型實驗雖然能夠得到設計人員所需要的各種數據，但需要較長的實驗周期和較高的成本。應用 CFD 技術能夠模擬預測建筑空調系統的氣流組織、溫度場、風速場并基于此進行多精細度的熱濕環境評價，在方案初期給設計人員提供優化設計方案的依據。



CFD 模擬技術已經廣泛應用于封閉空間氣流組織的研究中，由于網格劃分、計算效率等因素的制約，通常假定室內空氣流動為穩態湍流流動，采用基于 RANS（ReynoldsAverage Numerical Simulation）的穩態分析對建筑通風系統進行多方案比選和優化，關注建筑物的流場分布特性（王鋒，2011；劉華，2017）。然而在實際應用的時候，建筑物在通風系統作用下的流場變化的過程以及達到指定溫度所需要的時間同樣是暖通設計關注的重點?；?LES（Large Eddy simulation）的瞬態分析手段能夠給出實時的流場變化以及流場達到穩定所需要的時間，但是對計算域的尺寸和幾何邊界的空間離散形式提出了更高的要求（王漢青，2003）?；?LBM 的商用求解器 XFlow 能夠適用于任意復雜幾何邊界，能夠?qū)嵤└咝实?LES 計算分析，多用于工業設計領域（Holman D M，2012）。LBM 方法在建筑風環境和熱環境等綠色建筑評價方面也有一些應用，主要是針對風速場和溫度場的分析，針對熱濕環境評價指標方面的分析較少。



本文以湖北劇院項目為例，采用基于 LBM 方法的 XFlow 軟件對建筑熱濕環境進行分析，利用開源后處理軟件 paraview 給出 PMV 和 PPD 等熱舒適度指標，建立了以 XFlow軟件為基礎的綠色建筑評價方法。



2. XFlow 基本原理及設置

2.1 控制方程

目前室內通風系統模擬主要采用的是基于有限體積法求解 Navier Stokes 方程的求解器，包括 fluent、star-ccm+等，都需要復雜的網格劃分方案，而且往往只能采用基于RANS 的穩態分析，忽略了流體的瞬時變化過程，在解決實際工程問題時存在一定的局限性。



在過去幾年中，基于玻爾茲曼方程的最小動力學模型的方案（LBM）作為傳統 CFD方法的可靠替代方案的求解器，如 XFlow 和 Powerflow，越來越受歡迎。格子玻爾茲曼方法最初是作為格子氣體自動機的改進修改而開發的，結合了動力學理論，可用于模擬多種物理現象。相比于采用連續性方程和 NS 方程來描述宏觀尺度流體運動的傳統 CFD 求解器，LBM 采用的是介于宏觀流體連續性假設與微觀分子動力學之間的介觀模擬方法，同時具有微觀方法的適應性廣和宏觀方法的不關注分子運動細節的特點，精度和計算量上均有較大優勢（Boltzmann，L，1970）。在 LBM 模型中，假設宏觀流體由大量虛擬流體粒子構成，通過粒子的對流和碰撞這兩種運動模式來描述流體的宏觀運動。







其中， 為 方向的離散速度向量， 為粒子在 方向的速度分布函數， 為空間位置向

量， 為從時間 之后的時間增量， 為碰撞算子。



格子布爾茲曼方程描述了微觀流體分子的時空分布演化過程。基于動理學理論，將格子布爾茲曼方程進行 Chapman-Enskog 多尺度展開，可以導出宏觀流體力學的連續性方程和 NS 方程，從而建立密度、速度、壓強等流體的宏觀物理量與微觀粒子的速度分布函數之間的關系，表達式為







其中， 為密度， 為速度向量， 為壓強。



2.2 空間離散方法

XFlow 采用了基于粒子的空間離散方案，依賴于以八叉樹結構組織的晶格，采用D3Q27 的算法（Bao Y B，2014）進行格子劃分，能夠適應各類復雜的幾何邊界。八叉樹結構能夠?qū)崿F(xiàn)非均勻晶格，在流體域不同位置使用不同尺度的晶格結構，粗尺度的晶格可以在過渡邊界處分叉為兩個細尺度的晶格，如圖 1 所示。需要注意的是， 晶格過渡將不可避免地會引入一定的數值誤差，因此在使用局部網格加密時，應進行網格敏感性驗證。





圖 1 XFlow 晶格結構以及過渡方式示意圖



2.3 湍流模型

XFlow 采用大渦模擬（LES）方法，在計算時利用濾波函數將流場中渦結構根據尺度大小進行劃分，對大尺度的流場結構直接求解，而對小尺度的流場結構進行模型化處理。濾波處理后的 N-S 方程需要引入表征大、小尺度渦結構相互作用的亞格子應力項。XFlow軟件集成了常用的亞格子模型，如 Smagorinsky 模型、Dynamic Smagorinsky 模型以及WALE 模型（Ducros F，1998），其中 WALE 模型提供一致的局部渦黏度和壁面行為，其表達式為





其中 為濾波尺寸，常數 一般取 0.325。



3. 建筑氣流組織分析

劇院的主體是舞臺和觀眾廳,舞臺氣流組織設計的難點在于保證舞臺表演效果的同時,既能有效消除燈光設備等產生的大量熱負荷,又能滿足人體熱舒適的要求；觀眾廳人員密度大, 會產生大量的熱濕負荷,所以觀眾廳的氣流組織設計需要在消除散濕量、散熱量的同時,既能保證氣流分布的均勻性又能滿足人體熱舒適的要求。在方案階段采用 XFlow 輔助暖通系統的改造設計，可以對室內通風系統的熱舒適性進行評估，針對觀眾區和舞臺區等重點區域的氣流和熱環境進行三維可視化呈現，并根據分析結果對通風系統的有效性進行檢驗，采用 XFlow 進行室內空調系統分析的計算參數設置如表 1 所示。根據湖北劇院 CAD 設計圖紙和暖通設計信息，建立劇院三維幾何模型如圖 2 所示。該模型考慮了包括觀眾區和舞臺區所有區域，僅對局部區域進行了幾何簡化。



根據實際可能的室內通風系統運行情況，確定 CFD 計算工況如表 1 所示。根據國內已有文獻研究，綜合考慮室外熱傳導以及燈光產熱，頂部天花板熱通量取 50W/m2?？紤]座位下部送風和舞臺區送風，送風風速根據暖通設計要求確定。人體新陳代謝率、服裝熱阻、人體溫度等人體參數模型根據暖通相關規范選取。在進行 CFD 計算分析時，考慮了如下假設：1）假設室內空氣不可壓縮，采用 Buossinesq 浮力假設；2）假設流體內流體的湍流各向同性；3）假設室內不考慮漏風影響，不考慮門口通風，氣密性良好。



表 1 XFlow 計算求解參數設置







圖 2 劇院三維幾何模型及邊界條件示意圖

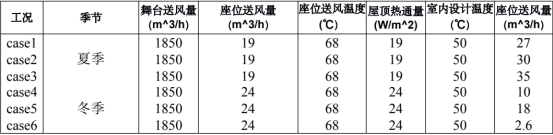

表 2. CFD 計算工況





經過網格敏感性分析，最終確定 XFlow 的晶格數為 115 萬萬，座位和通風口處的網格為 0.125m，其他區域的求解尺寸為 1m，如圖 3 所示。





圖 3 劇院計算域網格劃分



在觀眾廳空調設計時，需充分考慮觀眾區人員聚集、長時間坐立不能走動這些因素，最大程度提升演出期間，觀眾區的熱舒適性。采用 XFlow 軟件的，詳細計算分析了不同季節空調系統運行情況下劇院室內的氣流組織與熱環境情況。采用 XFlow 進行劇院夏季降溫過程瞬態仿真，結果發現初始溫度 35 攝氏度滿座情況下，開啟空調 10min 后溫度逐漸穩定至 24 攝氏度，溫度云圖如圖 4 所示。夏季工況時，豎向溫度熱分層現象明顯，水平方向溫度變化較均勻。如圖 5 所示的風速云圖表明座位附近風速基本小于 0.3m/s，觀眾無明顯的吹風感。此外，圖 6 所示的氣流軌跡和三維表面溫度云圖也可以直觀地看出室內氣流的走向和各區域的之間的溫差。





圖 4 夏季劇院空調運行 10min 后的溫度云圖





圖 5 夏季劇院空調運行 10min 后的風速云圖



圖 6 夏季劇院空調運行 5min 氣流軌跡和表面溫度云圖



4. 熱舒適度評價

熱舒適評價是組成室內環境質量評價體系的重要一項。目前，廣泛應用于評價建筑熱濕環境的指標是丹麥技術大學 P. O. Fanger 教授提出的 PMV 指標（Predicted Mean Vote，預計平均熱感覺指數）（黑賞罡，2017）。



PMV 綜合考慮了影響人體熱舒適的 6 個物理變量，包括空氣溫度、風速、環境表面平均輻射溫度、相對濕度以及服裝熱阻和人體代謝率，其值范圍是-3~0~+3，其中 0 表示不冷不熱（即“熱中性”或簡稱“中性”），負值為冷，正值為熱，絕對值越大偏離熱中性就越多。PMV 指標描述的是絕大多數人在特定環境下的熱感覺，沒有考慮不同人之間的生理 差 異 。 因 此 Fanger 就 基 于 PMV 指 標 又 提 出 了 PPD 指 標 （ Predicted Percentage Dissatisfied 預計不滿意者的百分?jǐn)?shù)），從而預測不同人群對某一熱濕環境不滿意的比例。



PPD 與 PMV 之間的關系如圖 7 所示。《民用建筑室內熱濕環境評價標準》GBT 50785-2012 給出了不同等級的熱濕環境以及對應的 PMV 和 PPD 指標，其中 I 級熱濕環境為人群中 90%感覺滿意的熱濕環境，其整體熱舒適度評價指標滿足-0.5≤PMV≤+0.5，PPD≤10%。



表 3. 熱濕環境整體評價指標







圖 7PMV 與 PPD



XFlow 的后處理功能中，只能輸出風速、溫度等基本的流場物理量，而沒有熱舒適度評價相關指標輸出，但是可以導出通用的 CFD 結果文件格式，例如 paraview 支持的 VTU格式。因此研究團隊基于開源后處理軟件 paraview 進行二次開發，對 XFlow 導出的結果文件進行計算分析，可以給出 PMV 和 PPD 指標，拓展了 XFlow 在建筑熱濕環境分析方面的應用。





圖 8 劇院 PMV 云圖

表 4. 各工況熱濕環境評價指標.









5. 總結

本文首先對 XFlow 的基本原理和軟件設置進行了梳理，針對室內熱濕環境評價分析需要注意的計算參數設置進行了詳細介紹。然后以湖北劇院為例介紹了 XFlow 軟件在氣流組織和熱舒適度分析中的應用，并且利用 paraview 軟件的二次開發功能，建立了以 XFlow軟件為基礎的綠色建筑評價方法。有以下如下結論可供參考：



（1）結合 LBM 方法的基本原理，介紹了開展室內熱濕環境分析需要注意網格劃分、

湍流模型選取等計算設置。



（2）基于 XFlow 的氣流組織分析能夠較好地再現室內氣流運動軌跡和溫度熱分層現

象，能夠滿足空調系統方案輔助設計的需求。



（3）采用 XFlow 作為求解器，導出 VTU 數據格式，結合 paraview 軟件開展后處

理，能夠?qū)С?/span> PMV、PPD 等指標，有助于開展綠色建筑評價。本文基于 XFlow 開展室內氣流組織分析和基于 paraview 開展的二次開發研究，充分發揮這兩款軟件的優勢，拓展了 XFlow 軟件在建筑行業內的適用性，可供其他行業參考。
