了解有關高級駕駛輔助系統 (ADAS) 的更多信息，以及仿真如何幫助克服開發挑戰并支持準確、安全和可靠的系統。



介紹

深夜，在繁忙的高速公路上。汽車稍微偏離車道，但在駕駛員做出反應之前，ADAS 車道保持系統就會輕輕地糾正路線。由于先進的傳感和控制技術，原本可能存在危險的時刻被忽視了。



這是高級駕駛輔助系統 (ADAS) 的承諾。通過將天線、傳感器、連接和軟件相結合，它們使駕駛更加安全，并為自動駕駛汽車鋪平了道路。然而，這一承諾背后隱藏著一項重大的工程挑戰：確保所有這些系統在現實條件下可靠工作。在路上測試每一種可能性是不切實際的。高保真模擬提供了答案。它允許工程師在構建物理原型之前就設計、驗證和優化 ADAS 性能。



你將學到什么

在本文中，我們將探討：

l開發安全可靠的 ADAS 面臨的最重大挑戰。

l仿真如何支持天線設計、雷達精度、人身安全、天氣適應能力、連接性等。

l達索系統解決方案如何幫助汽車制造商加速創新并降低風險。



ADAS的挑戰

為了正常運行，ADAS 必須不斷解讀周圍環境：道路標記、標志、天氣狀況、行人、其他車輛和互聯基礎設施。要實現這一目標，需要雷達、攝像頭、激光雷達、GPS 和 5G 或 6G 連接的無縫集成。



然而，這些系統面臨著重大挑戰：天線受到車輛幾何形狀的影響，多個系統可能相互干擾，傳感器必須遵守嚴格的安全法規，以及雨水或泥漿等環境因素可能會遮擋攝像頭。僅通過物理測試來涵蓋所有可能的情況將是非常昂貴和耗時的。



仿真如何增強 ADAS

仿真可以幫助工程師在設計周期的早期預測并解決這些問題。它提供了一個虛擬環境，可以在無數的現實場景中測試天線、傳感器和連接。



天線設計和放置

車輛的形狀和材料可以極大地影響天線性能。一旦安裝在彎曲的金屬主體上，理論上可行的方法在實踐中可能行不通。仿真使工程師能夠評估布局、分析增益和波束方向等性能指標并盡早完善設計。

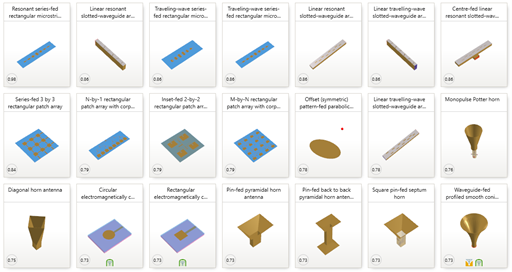

借助Antenna Magus和CST Studio Suite，團隊可以快速選擇天線設計、運行整車電磁仿真并優化布局以實現最大覆蓋范圍。





仿真可確保天線性能符合實際條件。

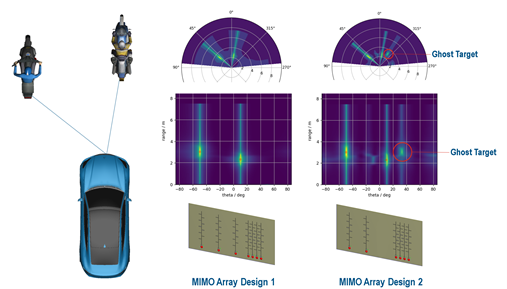

雷達后處理和幽靈目標檢測

雷達對于探測障礙物至關重要，但附近物體的反射可能會產生“幽靈目標”。如果不加以解決，這些錯誤信號可能會導致系統混亂。



CST Studio Suite提供先進的雷達后處理功能，使工程師能夠可視化信號路徑、檢查通道脈沖響應并分析多普勒速度和到達角度。這可確保雷達陣列配置為最大限度地減少幽靈目標并提供準確的檢測。





雷達模擬可識別并消除幽靈目標，實現可靠檢測。



人體暴露合規性

天線和傳感器發射的電磁場必須保持在全球安全標準范圍內。物理測試成本高昂且有限，但模擬可以分析現實場景中的暴露情況。



借助CST Studio Suite，工程師可以在車輛內部和周圍放置虛擬人體模型，自動計算比吸收率 (SAR) 并確認符合監管閾值。





模擬確認符合電磁安全標準。

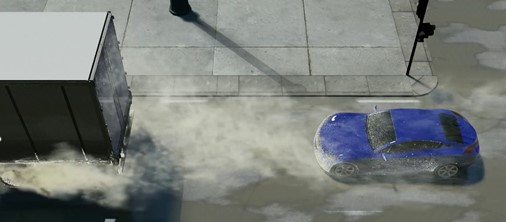

污染優化

天氣和路況可能會因雨、雪或泥漿遮擋攝像頭和傳感器，從而限制其有效性。及早預測和緩解這一問題至關重要。



借助PowerFLOW，流體動力學模擬可以預測不同駕駛條件下的噴霧模式。工程師可以識別有風險的傳感器并調整車輛設計或放置以最大程度地減少污染。



流體模擬有助于防止傳感器被噴霧或污垢堵塞。

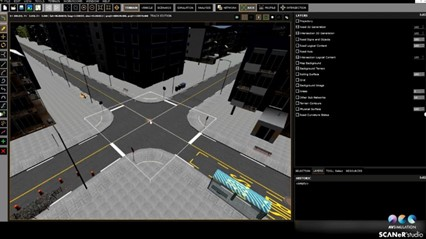

虛擬試駕

任何物理測試程序都無法涵蓋 ADAS 必須面對的各種駕駛條件。虛擬試駕提供了一種安全且經濟高效的替代方案。



使用CATIA SCANeR，工程師可以創建真實的駕駛環境，在無數的交通和天氣場景下驗證 ADAS 算法，并收集直接用于設計改進的見解。





虛擬試駕可在數百萬個模擬場景中驗證 ADAS。



6G 連接和智慧城市模擬

隨著車輛的互聯程度越來越高，可靠的 V2X 和未來的 6G 鏈路必須在復雜的環境中進行驗證。傳統的天線指標是不夠的；工程師需要了解信號在現實條件下的行為方式。



借助CST Studio Suite，工程師可以使用建筑物、道路、地形和周圍車輛的詳細 3D 模型來模擬大規模電磁波的傳播。這些研究能夠評估代表性行駛路線上的覆蓋范圍、干擾和信道響應，有助于確保 ADAS 連接在密集環境中保持穩健和彈性。



跨團隊協作

ADAS 開發涉及機械工程師、電子專家、系統架構師等。3DEXPERIENCE 平臺提供了一個統一的環境，其中：

l團隊始終使用最新的幾何結構和系統模型。

lCAD、PLM 和模擬數據保持同步。

l在促進協作的同時保護知識產權。

l開發周期更短，風險更低。



結論

構建可靠的 ADAS 需要的不僅僅是在車輛上添加傳感器。它需要一個集成的生態系統，其中天線、電子設備、連接和軟件都可以無縫地協同工作。



借助SIMULIA 和CATIA解決方案，工程師可以模擬 ADAS 的各個方面，從天線放置和雷達鬼目標檢測到人體暴露合規性和 6G 城市規模連接。借助3D EXPERIENCE 平臺，所有這些知識都匯集在一起，從而實現協作、集成和全生命周期可追溯性。這種基于模型的端到端方法使汽車制造商能夠降低開發成本，加速創新，并自信地從輔助駕駛過渡到完全自動駕駛。
