作者 | Danner Dan
場探針(Field Probe)用于在瞬態分析過程中或者頻域中記錄指定位置的電磁場值。探針既可以位于計算區域(Bounding Box)內部,也可以位于計算區域外部。

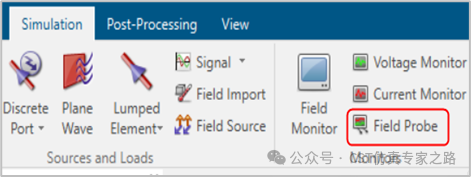

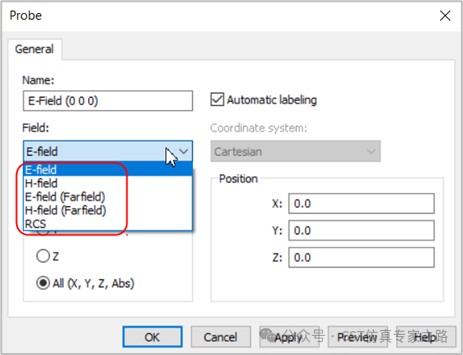

以時域求解器為例,在Simulation選項卡下Monitors一欄,點擊Field Probe按鈕,進入探針設置對話框。如下圖所示,在Field一欄的下拉菜單中,選擇要記錄的場。對于位于計算區域內的探針,可以選擇電場(E-field)或磁場(H-field);計算區域外的探針屬于遠場探針,可以選擇E-field (Farfield)、H-Field (Farfield) 或 RCS。

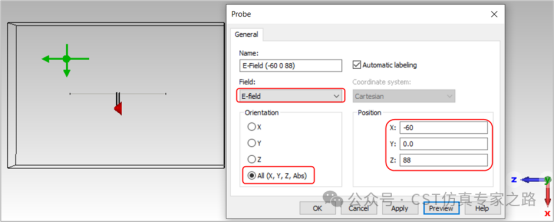

首先設置一個計算區域內的電場探針,如下圖所示,在Field一欄選擇E-field;在Orientation一欄選擇探針的方向,指定的電場或磁場在該方向上的分量將被記錄為一維時間信號。對于計算區域內的探針,只能采用笛卡爾坐標系,因此探針只能選擇 X,Y ,Z 方向;也可以同時創建一組包含所有方向的探針,即All(X, Y, Z, Abs)。探針的具體位置在Position一欄輸入,還可以點擊Preview按鈕預覽探針在模型中的位置。確認之后,點擊OK按鈕完成設置。
接下來設置一個計算區域之外的電場遠場探針,在Field一欄選擇E-field (Farfield)。遠場探針可以在不同的坐標系下選擇探針的位置和方向,在Coordinate system一欄的下拉菜單中,我們可以選擇笛卡爾坐標系、球坐標系、Ludwig 2和Ludwig 3。例如,對于笛卡爾坐標系,探針在X、Y 和Z方向上生成,而對于球坐標系,探針在Theta 和Phi 方向上生成。

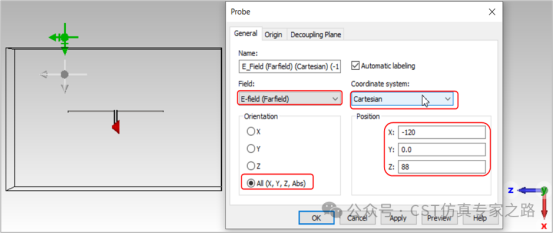

確定好坐標系之后,再分別在Orientation一欄和Position一欄設置探針的方向和位置,如下圖所示,點擊OK按鈕完成;可以看到遠場探針位于Bounding Box之外。

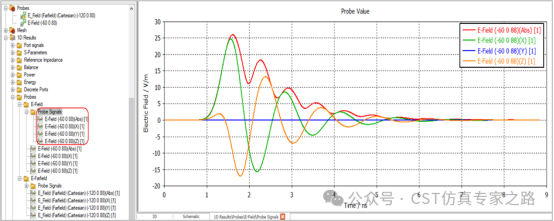

設置好場探針之后,運行仿真。仿真完成后,在Navigation Tree > 1D Results > Probes文件夾下查看探針結果。時域求解直接得到的探針結果位于Probe Signals文件夾中,也就是探針的“時間信號”。如下圖所示,Probe Signals記錄了指定位置處的電場隨時間變化的曲線。

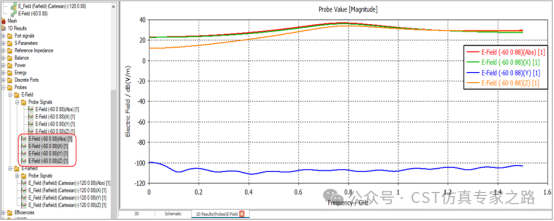

時域求解器中還會對探針時間信號進行傅里葉變換自動導出頻域結果,下圖所示為探針處電場隨頻率變化的曲線。傅里葉變換得到的頻域結果將被歸一化,使得每個頻點的輸入功率被歸一化為 1 W的峰值功率。通過這種歸一化,頻域數據可以被視為激勵端口與探針位置和方向上的電磁場之間的傳輸函數。

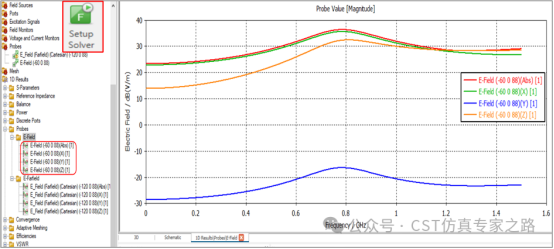

對于頻域求解器,探針將直接在頻域中計算。同一模型在相同的設置下采用頻域求解器仿真得到的探針結果如下圖所示,可以看到頻域求解器只會得到探針的頻域結果,也就是探針處電場隨頻率變化的曲線。
(內容、圖片來源:CST仿真專家之路公眾號,侵刪)
