CST工作室套裝是用于設計、仿真和優化電磁系統的完備工具，被世界各地優異的技術和工程公司所廣泛采用。CST 產品的三大支柱是精度、速度和易用性。CST工作室套裝在眾多領域已得到工程師、設計師和研究人員的廣泛使用，包括微波、RF與光學、EDA與電子、電磁兼容性(EMC)、粒子動力學、靜場和低頻等領域。







高頻

l時域求解器 ? 一般用途

l頻域求解器 ? 一般用途

l積分方程求解器 ? 電大結構、雷達散射截面積(RCS)

l高頻漸近求解器 ? 裝載性能、RCS

l本征模求解器 ? 諧振腔體

l多層平面求解器 ? 平面結構

l三維濾波器模塊 ? 交叉耦合濾波器分析與綜合

l混合任務 ? 使用多求解器進行混合仿真



低頻

l靜電與靜磁求解器 ? 快速靜態仿真

l穩恒電流求解器 ? 直流應用

l低頻時域求解器 ? 非線性材料，瞬態效應

l低頻頻域求解器 ? 渦流、位移電流

l局部RLC求解器 ? 寄生參數提取

l漂移擴散求解器 ? 仿真半導體載流子

l系統仿真 ? 多域和狀態空間仿真



多物理場

l穩態熱求解器 ? PCB熱分布、感應加熱

l瞬態熱求解器 ? 微波加熱、淬火

l共軛傳熱求解器(CHT) ? 電子散熱

l結構應力求解器 ? 熱膨脹、熱變形



EMC

l傳輸線矩陣(TLM)求解器 ? 一般用途、EMC

lCST電纜工作室 ? 線束仿真

l射頻干擾模塊 ? RF干擾分析

l規則檢查 ? PCB上的電磁兼容和信號完整性



EDA

lPEEC求解器 ? 局部等效電路提取

l傳輸線求解器 ? 信號完整性

lFEFD求解器 ? 電源完整性

lCST規則檢查(BOARDCHECK) ? PCB上的電磁兼容(EMC)與信號完整性(SI)



粒子動力學

lTRK（粒子跟蹤）求解器 ? 低能粒子、電子槍

lWAK（尾場）求解器 ? 加速器組件

lPIC求解器 ? 高能粒子、RF器件

lEs-PIC求解器 ? 等離子源、電離電子槍





宇宙飛船天線布置：BepiColmobo水星行星軌道飛行器仿真模型，低增益天線用場源（紅色）表示



空中客車國防與航天公司衛星產品部的Christian Imhof博士表示：“在CST工作室套裝幫助下并通過使用高性能計算技術，我們能夠驗證RF通信要求，為宇宙飛船上的各個單元和儀器確立合理的EMC要求?！?

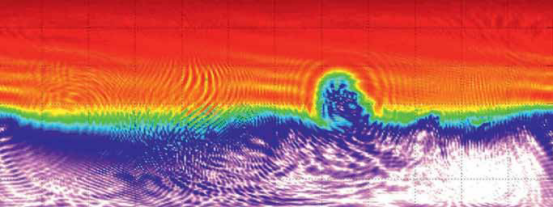

天線性能：使用MLFMM積分方程求解器仿真的一個低增益天線的輻射方向圖，能清晰的顯示出來自高增益天線的遮擋。



優異仿真性能是速度與精度的結合，能讓用戶迅速獲得有用的結果。一個能在某種類型的模型上高效率工作的求解器可能對于另一個類型的模型就變成了糟糕的選擇。為此，CST工作室套裝提供多種不同類型的求解器。通過完備的求解技術，CST為所有電磁問題提供適用的解決方案，覆蓋的頻率范圍從DC到光學頻段，模型尺寸規模從納米級到超電大。



例如積分方程求解器和高頻漸近求解器極為適用于天線裝載和雷達散射截面積(RCS)等問題，此時的結構的長度相當于數百或數千波長。而對于那些電小的、諧振結構，使用本征模求解器或頻域快速諧振求解器能以更高的效率進行仿真，這些求解器被專門設計用于諸如濾波器和加速器腔體等諧振結構的仿真分析。



許多系統包含多個組件，每個組件都有不同的最適用的求解器。在這種情況下，系統裝配與建模(SAM)功能可用于將系統細分為多個更小的模型，隨后每個模型都能使用合適的求解器進行仿真，每個階段計算求得的場都能自動地傳輸給下一階段。
