1. 簡介

城市重要建筑的地震安全水平及韌性水平由于現代抗震及減震控制技術的大量應用正在獲得實質性提高，但其水平到底如何，最終提高到什么水平才能滿足經濟發展對于地震安全性的訴求，需要一個客觀的評價標準和技術體系。因此，基于韌性的抗震設計可以進一步指導工程結構的利益相關者采取更加合適的措施，去改進或提高其韌性能力，或者采取其它的防災備災預案，從而達到更加有效的減災目標（邵亦文，2015）。而本文主要從多尺度下進行拋磚引玉，給出區域建筑地震仿真分析的實例。本文僅探究城市區域性建筑的建筑結構系統抗震分析，暫不討論地震后城市引發的次生災害及非結構構件等其他評估。旨在對于區域地震進行可用于韌性評估較準確的精細化分析。



由于土木工程的研究對象是材料、構件、結構、建筑、社區、城市等多尺度的范圍，地震災害會對各類受災體造成損傷，因此無論是小到一種材料、一個個體，還是大到一座城市區域，都存在韌性的問題。從多尺度角度進行問題的拆分層次看，將區域建筑拆分成單體建筑，進而拆分成構件，進而研究材料本構，如圖 1 所示。從本文的驗證研究思路將從本構模型驗證到構件驗證，進而到單體建筑最后到區域建筑模擬分析。





圖 1. 城市建筑地震安全性分析層次. 2. 材料本構及構件模型解讀與分析



2.1 材料模型

當遭遇強烈地震作用時，結構進入非線性階段，其材料特性發生較大改變，只進行線彈性階段的分析會造成較大誤差，因此在進行建筑結構時程分析中應考慮材料的非線性。



2.1.1 混凝土

2.1.1.1 常規墻板采用軟件自帶 CDP

ABAQUS 中，軟件自帶的有兩種常用的適用于混凝土的本構材料模型，分別為混凝土彌散裂縫模型（Concrete Smeared Cracking）和混凝土塑性損傷模型（Concrete Damaged Plastici-ty），前者以裂縫模型為基礎，一般適用于帶有鋼筋特性的混凝土，僅適用于單調加載分析；后者以損傷模型為基礎，考慮了損傷效應，可用于往復荷載作用分析，適用于模擬地震工況下的混凝土力學行為（Lubliner，1989；Lee，1998）。



在使用 ABAQUS 結合《混凝土結構設計規范》GB50010-2010 對結構進行彈塑性分析時，其中規范中的“損傷演化參數”Dc與 ABAQUS 中的“損傷因子”dc并不是一個概念，Dc為應力應變曲線上的割線損傷，而 dc為卸載剛度損傷，如公式（1）所示。因而在根據規范中的本構模型計算輸入 ABAQUS 塑性損傷參數的時候，要進行相應的轉換。







一維混凝土材料模型采用規范指定的單軸本構模型,能反應混凝土滯回、剛度退化和強度退化等特性，其軸心抗壓和軸心抗拉強度標準值按《混凝土結構設計規范》表 4.1.3 采用。混凝土單軸受拉的應力-應變曲線方程按附錄 C 公式 C.2.3-1~C.2.3-4 計算，如圖 2-圖3 所示。



混凝土材料進入塑性狀態伴隨著剛度的降低。如應力-應變及損傷示意圖所示，其剛度損傷分別由受拉損傷參數 dt和受壓損傷參數 dc來表達,dt和 dc由混凝土材料進入塑性狀態的程度決定（方秦，2007；陸新征，2009）。



二維混凝土本構模型采用彈塑性損傷模型，該模型能夠考慮混凝土材料拉壓強度差異、剛度及強度退化以及拉壓循環裂縫閉合呈現的剛度恢復等性質。



當荷載從受拉變?yōu)槭軌簳r(shí),混凝土材料的裂縫閉合,抗壓剛度恢復至原有抗壓剛度;當荷載從受壓變?yōu)槭芾瓡r(shí),混凝土的抗拉剛度不恢復，如圖 4 所示。





圖 2. CDP 模型受拉性能示意圖





圖 3. CDP 模型受壓性能示意圖





圖 4. 混凝土拉壓剛度恢復示意圖



根據 Abaqus 中的 CDP 模型開發 ABSCDP V1.0，可充分考慮試驗修正值和非彈性應變步長，程序界面見圖 5。





圖 5. ABSCDP V1.0 界面示意圖



2.1.1.2 關于桿系混凝土的 UMAT/VUMAT 子程序

由于混凝土的 CDP 模型無法在桿系單元（B31/B32）中使用，所以這里采用了 Kent- Park的本構關系，利用 Fortran 將該本構寫入 UMAT 進行驗證分析，并將 UMAT 的本構修改成 VUMAT 格式，對模型進行顯式動力彈性分析。Kent-Park 的本構關系其考慮了箍筋作用對混凝土強度和應變的提高及不同加載速率對應力-應變關系的影響，見公式（2）。







式中 fc、εc分別為任一點的單軸壓應力和相應的應力；f'c為圓柱體抗壓強度；ρs為體

積配箍率，fyh為箍筋的屈服強度；h''為箍筋約束核心區混凝土的高度；sh為箍筋間距。OpenSees 中應用最多的 Concrete01、Concrete02（McKenna,1997）等混凝土單軸本構，如圖 6 所示，采用這種形式。該模型的強化段以及軟化段與廣泛應用的（Hognestad，1955）模型一致。





圖 6. 混凝土單軸本構



2.1.2 鋼筋

ABAQUS 軟件自帶的適用于動力分析下的鋼材模型有等向強化模型與隨動強化模型。等向強化即假設加載曲面是屈服曲面在形狀、中心位置均不變的情況下做等向膨脹得到的；隨動強化則假設加載曲面、屈服曲面只是發生中心位置的移動，兩個曲面大小、形狀保持一致。通過大量實驗表明，材料的加載曲面與屈服曲面實際上既有中心位置的移動，也有曲面大小的改變，即介于等向強化和隨動強化之間（畢繼紅,2008）。



本次模型中，鋼材的本構選用隨動強化模型，如圖 7 所示，需要彈性模量、屈服強度以確定本構關系。該模型可以考慮包辛格效應，能夠較好地描述鋼材在往復作用下的彈塑性發展，并有較高的計算效率。鋼材的強屈比設定為 1.2，極限應力所對應的極限塑性應變?yōu)?0.025。





圖 7. 鋼材動力硬化模型



2.2 構件建模

二維墻板采用分層殼單元，鋼筋層采用鋼材本構，混凝土采用 CDP，內置本構已經過大量驗證，這里不再驗證。一維桿系單元采用自主開發 UMAT/VUMAT 子程序進行計算分析，為驗證本構正確性，取清華大學鋼筋混凝土框架及關鍵構件試驗數據庫中的混凝土框架柱來進行驗證模型分析。試驗現場照片以及有限元模型分別見圖 9。



由圖 10 可知，模擬計算分析與試驗的峰值與趨勢吻合較好。模擬時，曲線負向向正向加載時剛度略大，原因是采用的鋼筋本構為雙折線，而鋼筋存在軟化現象。所以，將以上材料、構件模型綜合起來即可建立超高層建筑與城市防災仿真。





圖 9. 混凝土框架柱有限元模型





圖 10. 模擬與有限元對比



2.3 積分方法選取

對于城市防災（地震）的分析，對結構進行的彈塑性分析將采用基于顯式積分的動力彈塑性分析方法，這種分析方法未作任何理論的簡化，直接模擬結構在地震力作用下的非線性反應，具有如下優越性：

（1）完全的動力時程特性：直接將地震波輸入結構進行彈塑性時程分析，可以較好地反映在不同相位差情況下構件的內力分布，尤其是樓板的反復拉壓受力狀態；

（2）幾何非線性：結構的動力平衡方程建立在結構變形后的幾何狀態上，“P-?”效應，非線性屈曲效應等都被精確考慮；

（3）材料非線性：直接在材料應力-應變本構關系的水平上模擬；

（4）采用顯式積分，可以準確模擬結構的破壞情況直至倒塌形態。



3. 高層建筑在罕遇地震下的動力彈塑性分析試算

目前，我國超高層建筑工程的建設規模已位居世界前列。超高層建筑體型優美，同時能為人們提供舒適辦公和生活環境。由于其層數多，使用面積大，容納人數較多，分析超高層結構在罕遇地震下的彈塑性響應，對于抗震設計有重要意義,并能實現城市建筑地震安全性水平及韌性的科學評價。



由于該分析的數據量較多，本文采用 Matlab+Python 的形式輔助 Abaqus 進行一系列分析及數據提取。





圖 11. 高層有限元模型



3.2 地震波的選取

圖 12 和圖 13 分別給出了所輸入的 El 波地震動加速度時程曲線、加速度反應譜。根據 GB50011-2010《建筑抗震設計規范》(2016 年版)的規定，截取該地震波的有效波長前30s 進行計算分析。修正 X+0.85Y 輸入烈度為 8 度罕遇 400Gal。





圖 12. El 波 X、Y 向加速度時程





3.3 彈塑性時程分析結果

3.3.1 結構動力特性

結構的動力特性見表 1 所示，一階周期為 4.17s。結構的前六階模態如圖 16 所示。



表 1. 結構各階周期







圖 15. 結構前 6 階振型



3.3.2 層間位移角

在該地震波情況下最薄弱的地方是 5 號樓層，且 XY 方向的最大層間位移角為 1/91和 1/34，如圖 17 所示。最大頂點位移 XY 分別為 0.144m 和 0.323m。





圖 16. 結構 X、Y 向?qū)娱g位移角示意圖



3.3.3 基底剪力

由圖 18 可得到，在該地震波情況下，X 向的基地剪力為 128.3MN，Y 向的基地剪力

為 97.5MN。





圖 17. X、Y 向基底剪力



3.3.4 層間剪力與傾覆力矩

結構層間剪力以及傾覆力矩分別見圖 19 圖 20。





圖 18. X、Y 向?qū)娱g剪力





圖 19. X、Y 向傾覆力矩



3.3.5 結構應力與損傷破壞

梁柱和墻板的鋼筋應力以及受拉受壓損傷云圖見圖 21-圖 26。







4. 區域建筑抗震案例

由上可驗證得到材料→構件→單體建筑的分析驗證，進一步的將構建城市區域建筑進行拋磚引玉的淺析。建立的區域建筑群模型如圖 27 所示，仍采用 El 波 8 度罕遇地震進行輸入，輸入的地震波見圖 28。



分析結果可得到城市變形以及損傷情況，分別見圖 29 和圖 30。損傷統計情況見表 2以及圖 31。

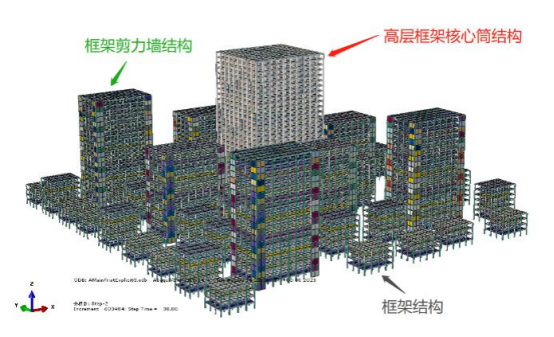

圖 26. 區域建筑模型





圖 27. 區域建筑輸入 El 地震波





圖 28. 城市變形示意圖





圖 29. 城市梁柱受拉損傷過程示意圖



表 2. 區域建筑損傷統計





5. 結論

本文基于有限元軟件 Abaqus，建立了一套從材料、構件、建筑再到城市的地震安全性的有限元技術體系。通過與既有試驗數據進行對比，表明本文的本構模型具有較好的精度。并建立某超高層結構以及城市的動力彈塑性分析模型，通過施加了 El 波，研究了某超高層結構以及區域建筑在遭受罕遇地震作用下的彈塑性時程響應。這套技術體系可用于建筑地震安全性水平及結構層面水平的分析。基于 Abaqus 為總結建筑地震韌性的評價流程做一個鋪墊分析方法，對后續重要建筑地震韌性評價研究給了方法，為后續建筑地震韌性的定義及等級劃分標準，以及對地震韌性的相關評價指標，建立損傷指數與功能損失之間的關系，做好鋪墊分析。
