作者 | Zhou Ming



以太網（ Ethernet ）是應用最廣泛的局域網通訊接口之一，在計算機設備、交換機、路由器、消費類電子產品上有大量的應用。以太網口的RE問題一直是產品設計的難點，很容易導致EMC測試超標，EMC工程師需要花費大量的時間去定位和整改。通過CST電磁仿真，工程師可以搞清楚網口RE問題產生的機理，在設計階段對RE結果進行量化評估，即使出現了測試問題也能快速地找到解決辦法。







系統級仿真方法的選擇

以太網口RE仿真屬于系統級仿真，在建模時需要考慮復雜的PCB、結構、cable、測試場地、電場接收探針等關鍵因素。為了解決系統級EMC仿真難題，從2023版本開始，CST推出了3D combined功能，可以把3D模型和cable模型放在一起計算S參數，然后在電路中進行combine。這種方法完美的解決了長激勵信號仿真慢的問題，非常適合系統級EMC仿真，進一步提升了CST的EMC仿真優勢。





基于3D combined功能，客戶可以選擇兩種系統級RE仿真方法。



方法一，“PCB+結構+cable工作室建?！? 3D Combine方法，如下圖所示。這種方法把PCB、結構、cable模型放在一起建模，cable模型與PCB之間通過“Connect to 3D”實現連接，利用時域T求解器計算完整的S參數矩陣，然后在Schematic中進行3D Combine，得到遠場RE結果。







方法二，“PCB+結構”提取S參數+“cable工作室”提取S參數+ 3D Combine方法，如下圖所示。這種方法先把“PCB+結構”單獨計算S參數，再單獨計算cable的S參數，然后在Schematic中進行3D Combine，得到遠場RE結果。





本案例中我們重點介紹第二種方法。



網口隔離變壓器的建模

網口的隔離變壓器對共模噪聲能起到很好的隔離作用，其內部結構非常復雜，3D建模難度太大，可以利用網分測試變壓器的S參數，用來替代真實的變壓器。







通過仿真我們可以看到網口隔離變壓器在125M的差模插損是-0.78dB，共模插損是-26.9dB。







利用cable工作室創建網線模型

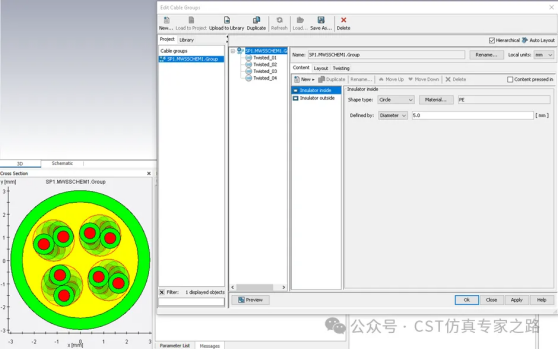

根據網上查到的CAT6網線規格，在cable工作室中輸入銅線直徑、絕緣層厚度、線纜直徑等參數，完成以太網線的建模。









網口RJ45連接器的建模

網口RJ45由插頭和插座組成，這部分模型最好聯系生產廠家提供3D模型，這樣既能確保模型精度，也能降低建模的難度。





創建好的RJ45連接器與PCB組裝到一起，這樣就完成了PCB和結構部分的建模。





創建RE測試場景模型

RE測試的場地是半電波暗室，是在電磁屏蔽室的基礎上，在墻面及天花板上貼裝吸波材料，地面為理想的反射面，從而模擬開闊場地的測試條件。為了模擬半電波暗室，地面設置為電邊界，其他為Open邊界。測試設備（EUT）和輔助設備（AE）的布置要與實際保持一致，cable的長度和布置也要與實際一致。



為了模擬接收天線和轉臺，需要在周圍3m遠的位置設置E-probe，如下圖所示。





創建系統級電路模型

切換到電路工作室，導入PCB的S參數模型，在電路中把PCB和cable連接到一起，Simulation mode選擇3D combined，如下圖所示。







創建Simulation task，可以選擇Trans或者AC。Trans的激勵源是時域信號，可以導入實測的共模信號波形，或者對某一固定頻率信號（例如125M、250M等）做精確的RE量化評估；AC的激勵源是頻域信號，適合于分析整個系統的諧振情況。







我們選擇AC task，共模激勵源設置為2mV，勾選上Combine Results。點擊update，開始計算。









仿真結果分析





以千兆網口為例，時鐘頻率是125MHz，通常RE超標的頻點是125MHz及其倍頻（250M、375M、500M等），因此在這些頻點上如果出現諧振，是非常容易導致RE測試fail。導致出現諧振的原因主要是PCB、結構和cable，感興趣的小伙伴還可以修改模型的尺寸，觀察諧振點的變化，對于我們學習RE輻射機理是非常有幫助的。



案例的最后，以下幾個問題留給大家思考：

l網口RE輻射為什么以共模為主？

l網口RE輻射的共模路徑是什么？

l哪些因素可能會影響共模輻射的結果？

l網口隔離變壓器模型如何建模？

l如何測試網口差分線的共模噪聲大??？

l選擇什么樣的系統級仿真方法？

l屏蔽網線如何建模？



（內容、圖片來源：CST仿真專家之路公眾號，侵刪）
