思茂信息是達索系統SIMULIA全系列產品的金牌代理商，旗下?lián)碛懈咝阅芊抡孳浖﨏ST。CST軟件在國際上聲譽卓著，占據了全球42%的電磁仿真軟件市場份額，用戶近20000家。該軟件旨在為用戶提供強大的設計、仿真和優化電磁系統工具，可完美解決天線仿真、RCS計算和EMC分析等問題，讓您快速成為電磁仿真專家。

實體建模前端

在進行電磁仿真時，仿真建模的方便程度和仿真模型的質量對于結果的準確性至關重要。CST是一款功能強大的仿真軟件，具備出色的建模和模型導入功能。該軟件基于ACIS內核，支持三維實體建模和交互式建模，并帶有優異的Windows結構可視化功能。此外，還內置了多種建模技術，可支持絕對和相對建模，以便快速完成結構變換。所有結構參數都可以進行參數化，并支持中英文變量和注釋。此外，導入模型可以進行修改和修復。CST實體建模前端可以快速而精確地創建復雜的天線、天線陣、共形天線、微波器件、RCS目標模型和用于EMC分析的復雜模型。





實體建模工具欄



端口和邊界條件

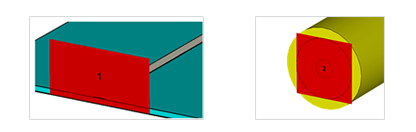

●CST支持常見的波導端口和離散端口，如下圖所示。



波導端口



離散端口



● CST也支持平面波作為激勵，可以便捷的設置平面波的入射方向、極化方式等信息。



面波激勵



● 此外，CST還支持遠場源或者近場源作為激勵，包括仿真的或者測試的均可，如下圖所示。



遠場源激勵



近場源激勵



● 模型的邊界框為統一的長方體邊界框，用戶需要設置6個面上的邊界條件。邊界框的尺寸自動默認設置，也可以根據需要自定義。



邊界框



● CST支持各種可用到的邊界條件，具體如下。



可供選擇的邊界條件



網格劃分

在仿真中，結構和場被離散化到網格上。每增加一個網格都會增大仿真的計算資源需求，這意味著如果能用盡量少的網格單元準確描述模型則會帶來優勢。CST可支持多種網格類型，以應對不同情況，并提供相應的適用方法。

支持的網格類型包括：

● 六面體體網格

● 四面體體網格

● 三角形和四邊形混合表面網格



網格類型



求解器與算法

CST以“完備技術（Completetechnology）”為名，其擁有多種求解器，包括全波數值算法和高頻漸進算法，以及邊緣繞射技術，極為完善。全波數值算法：

● 時域有限積分（FITD）

● 傳輸線矩陣（TLM）

● 頻域有限積分（FIFD）

● 有限元（FEM）

● 模式降階（MOR）

● 矩量法（MOM）

● 迭代矩量法（ACA）

● 多層平面矩量法

● 多層快速多極子（MLFMM，基于矩量法的快速算法）

● 強化多層快速多極子

● AKS

● JDM

高頻漸進算法：

● 彈跳射線法（SBR）

● 彈跳射線束（SBR-Ray）

● 物理光學（PO）

● 邊緣繞射技術：

● 物理繞射（PTD）

針對不同電尺寸的目標，可以選擇最合適的算法進行仿真。



高性能計算

CST采用了豐富而強大的算法作為基礎，以保證問題求解的靈活性和準確性。同時，其強大的高性能計算技術還能夠?qū)⒎抡嫘蕵O大地提升。此外，CST還支持GPU加速以及在OpenMP/MPI架構下進行CPU并行計算。

GPU加速卡可用于加速單機和多機仿真，單機最多支持8塊GPU卡，每塊卡提速可達5倍，最大可提高40倍。此外，還支持GPU+CPU混合計算模式。



GPU加速



支持CPU多路多核并行的計算機，可以進行高達128核（雙CPU）的并行仿真。此外，可以通過加速口令來擴展支持更多CPU并行仿真。





單機CPU并行



分布式計算是指將N個獨立的仿真作業同時提交到位于同一局域網中的N臺計算機或N個處理器上進行仿真。





分布式計算



集群計算的作用在于解決單臺計算機內存不足的問題。它通過對一個獨立的仿真作業進行分區，將其分成N部分并同時分配到N臺機器上進行仿真。CST支持InfiniBand和Myrinet高速局域網，以及CPU核心間的區域分解并行。





集群計算



MPI+GPU是CST最強大的并行計算模式，它不僅解決了內存瓶頸問題，更重要的是能夠大幅提升仿真速度，是目前最先進的并行計算體系結構。



MPI+GPU



數據處理和展示

我們可以在系統中任意設置一個或多個觀測點，進行輸出電場、磁場、電壓、電流、功率隨時間/頻率的變化曲線。在三維顯示電場/磁場分布、表面電流/線電流分布，可以觀察任意剖面，通過動畫來觀察電流、電場/磁場隨相位的變化。



S參數曲線



表面電流分布           空間電場分布            三維方向圖

 如果您對CST電磁仿真軟件感興趣，或想咨詢相關問題，可隨時與我們聯系。
