工程師們都知道，許多工程問題牽涉到多個物理學領域。比如，設計印刷電路板時需要仔細考慮電磁、熱、流體和固體響應的物理特性。過去，這些物理場的模擬需要使用來自不同供應商的不同軟件來處理。而且，物理之間的通信需要手動操作，容易出錯。CST軟件則允許使用同一個用戶界面進行電磁、熱流體和結構仿真，并且內部處理各個物理領域之間的鏈接，確保仿真結果的一致性。



在介紹CST工作室套裝之前，我們先了解一下該套裝。CST工作室套裝是一套完備工具，用于設計、仿真和優化電磁系統，并已被世界各地優秀的技術和工程公司廣泛采用。CST產品的三大特點是精度、速度和易用性。CST工作室套裝已被廣泛應用于微波、射頻、光學、EDA、電磁兼容性（EMC）、粒子動力學、靜態和低頻等多個領域，受到工程師、設計師和研究人員的青睞。



現在，我們開始今天的實驗。本次實驗將采用微帶貼片天線模型來演示電磁熱一體化仿真設置。該模型如下圖所示：



在實驗中，所采用的是多物理場仿真。除了設置常規的電參數，所有材料也必須選擇適當?shù)臒岷徒Y構參數，如下圖所示：





背景材料的空氣也要由真空改成空氣，如下圖所示：



設置完材料后，點擊Schmatic頁面如下圖所示：





從CST軟件的設計工作室開始創建多物理場流程。

第一步是創建電磁仿真任務：







在圖中選定設置第一個電磁場仿真任務，點擊確認后，設置完成后會在左側導航欄的"任務"下新增一個仿真任務，如下圖所示：



雙擊上圖的MPS_simulation圖標，進行電磁仿真的設置，如下圖所示：



采用F求解器進行仿真，如下圖所示：



得到的S參數仿真結果如下所示：



損耗場分布如下圖所示：

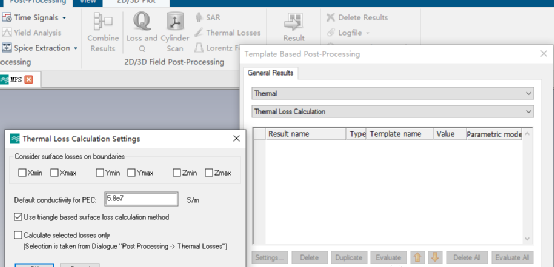

接下來是進行熱損耗設置，目的是為了計算熱損耗量，如下圖所示：





第二步進行熱仿真任務設置：



設置熱源，為上一步電磁計算得到的損耗，如下圖所示：



在上面的圖中，我們選取電磁仿真中的熱損耗作為熱源，并將其功耗放大了10倍。仿真的起始圖像如下圖所示：



仿真完成后，得到熱分布如下圖所示，利用CST軟件的仿真實驗完成。
