經常有用戶想手動添加材料到CST軟件的材料庫，或讓CST軟件指向自定義的材料庫，由于CST軟件沒有自動追蹤用戶材料數據的功能，這里就需要用戶知道一些小技巧，不然看不到這些材料哦~



1.      材料庫的路徑：

首先解釋材料庫路徑，一般用戶看到的是這樣的，第一個黑色加粗的是優先級最高的默認路徑，用于本機安裝的全部CST軟件版本。第二個往下都是次級路徑，可用戶自己添加。最下面幾個是拓展包，需要用戶另行下載安裝。



所以這些路徑都可以含CST軟件的庫。







然后我們看看這些路徑里面有什么，比如第一個是用戶路徑：







第二個是安裝路徑：





或者是拓展安裝路徑：



2.     材料庫格式和材料格式

可見材料庫是在路徑下一個叫Materials固定的文件夾。這個很重要，也就是說，如果用戶添加一個材料自定義路徑，那么這個路徑下一定要有這個Materials的文件夾儲存用戶定義的材料文件。



材料文件格式是.mtd，比如安裝路徑材料庫中幾百個材料是這樣的：

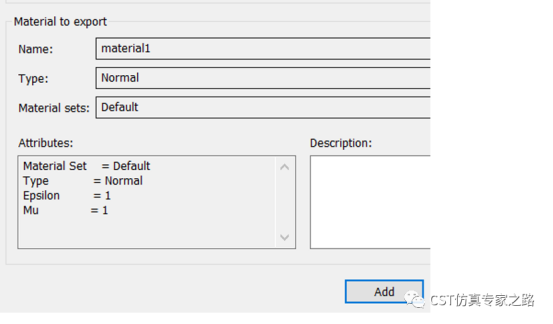

問題1：當用戶將CST軟件中定義好的新材料直接保存到材料庫中會發生什么呢？













很簡單，這個Add會把材料自動添加到優先級最高的路徑下，也就是默認的第一個路徑，然后Load就可以直接看得到：









問題2：如何添加材料到CST軟件安裝路徑材料庫，或自定義路徑材料庫呢？



第一個方法當然是改動Library Paths的優先級之后再添加嘍~。如果不愿意改動路徑優先級，或者不是通過CST軟件界面生成的新材料，比如復制粘貼的.mtd文件，那就用第二個方法，手動將.mtd文件拷貝到Materials文件夾里面。



比如我添加一個新材料在D:MyPathMaterials





添加該路徑，注意“Materials“不是路徑：





然后在CST軟件中嘗試導入該材料：





就可以導入了：







問題3：當我們繼續添加新的.mtd文件進來已有的庫中之后，Load材料中為什么看不到？



比如剛才添加material2，現在添加material3：





這時material3 是看不到的：





這是因?yàn)?，對于一個新的材料庫，“Load from Material Library”這一步會在基于其中所有材料mtd 內容，分生成一個material library.mal的管理文件。注意是生成，不是更新。這個生成只是第一次生成。



這個管理文件可用來幫助我們在材料庫中預覽材料Attributes這些標簽信息的：





由于一開始我就提到CST軟件沒有用戶材料功能，所以再添加進來的新材料是不會自動更新這個material library.mal的，所以看不到了。感興趣的可以打開material library.mal看看里面有什么~~



所以如何破呢？最簡單的辦法就是直接刪除這個material library.mal，然后Load from Material Library，把舊庫當新庫，自動再生成一次完整的material library.mal，就可以看到了。







同理，所有路徑下Materials文檔里面，只要load過一次，就會有一個material library.mal。當然了，安裝自帶材料庫中的比較難找：







問題4：如果在材料庫界面中刪除材料會怎樣？







這樣就將材料庫中這個.mtd 刪除了，找不回來了。material library.mal也被更新了，舊的被備份成~_tmp.mal，只有材料表面信息，有種“哥早已不在江湖，可江湖卻流傳著哥的傳說”的效果。





問題5：如果不同路徑下有同樣名稱的材料怎么辦？

那就按路徑的上下順序。



問題6：Delete都能自動更新material library.mal，為什么Load不可以自動更新呢？？？CST軟件為什么不把這個設計成自動的呢？



原因很簡單，添加材料并不是每天仿真都需要做的事情，往往只是添加一次就一直用。每次Load都檢查一遍所有路徑下所有材料，看看用戶粘沒粘貼新的材料，是費時間且沒什么收益、甚至有點愚蠢的事情。所以自己要手動添加就手動更新一下吧！軟件也是產品，產品經理都不是那么好當?shù)呐秪



小結：

1.     CST軟件界面直接添加或刪除材料最方便，默認路徑優先級最高，也適用于同機不同版本。

2.     手動添加或刪除mtd文件，則需要考慮material library.mal。新路徑新庫新材料，可直接load；舊路徑舊庫新材料，則需刪除material library.mal再load；
