隨著塔里木盆地、準噶爾盆地、四川盆地、渤海等多個油氣田取得了重大油氣發現，深層、新區、頁巖油氣等勘探開發力度逐漸加大，深井超深井、特殊結構和特殊工藝井、強酸/大排量高壓力反復酸化壓裂增產改造等工況條件日益復雜，套管柱失效頻發，嚴重制約了油氣田的正常生產[1-2]。70%以上的套管柱失效是由于前期的設計、選材和后期不恰當?shù)墓こ套鳂I(yè)及增產改造措施造成，如何在設計源頭進行套管強度與井筒完整性設計，防止套管柱系統損壞，是套管柱優化設計面臨的重要難題。根據套管在鉆井、完井、生產等全生命周期中可能出現的各種極端工況進行套管載荷計算與強度分析，優化套管設計，可以有效避免復雜深井、高溫高壓井、非常規頁巖氣井、特殊工藝與特殊結構井等復雜工況套管柱失效問題。



國際上較為著名的 Landmark 軟件的 2 個模塊提供了套管柱設計與強度分析功能，即WELLCAT 和 StressCheck[3-4]。它們提供了多種套管柱抗內壓、外擠和抗拉的設計分析模型[6]，但是其設計分析能力仍無法滿足套管柱全生命周期強度分析的要求。例如，無法對引起套損的影響因素如構造應力、層間滑動、蠕變、地層塑性流變和斷層活動等進行針對性的力學分析。



國內開展了大量基于 CAE 技術的套管分析研究工作，但尚未形成基于 CAE 技術的套管設計分析軟件。已經有大量的文獻從不同角度應用大型有限元軟件對套管變形、擠毀與磨損機理進行研究，進而為套管柱設計提供依據。例如，非均勻地下應力對套管強度的影響分析[7-8]；考慮巖層、水泥環和套管實際所處工況的套管系統力學模型[9-10]；射孔參數對套管應力的影響分析[13-14]；熱采井套管承載力分析與套損機理[11-12]。



本文針對我國復雜油氣田開發中的井筒完整性技術需求，從套管柱全生命周期服役工況和失效分析入手，建立了三維井眼套管柱動態下入過程仿真分析模型，實現了套管柱多工況載荷計算分析技術，建立了套管-水泥環-地層三維有限元模型，初步形成套管柱全生命周期設計分析軟件。



2、套管柱全生命周期強度設計分析關鍵技術

（1）三維井眼套管柱動態下入過程仿真技術

在定向井、水平井及大位移井等油氣井中，管柱下入過程中的應力狀態變化是工程設計與作業中備受重視的因素，對套管下入能力分析和保證管柱作業安全有著重要的意義[13-15]。



管柱在彎曲井段中受力復雜，除受重力、彎曲應力、管柱內外流體壓力外，還要承受浮力和摩擦力等力的作用。此外，管柱下入過程模擬分析還面臨著管柱與井壁動態接觸、管柱大位移、管柱結構幾何非線性變形等情況，是管柱力學技術研究難點的綜合體現。傳統分析方法為避免計算過于困難，一般假定管柱已經下放到最終位置，再計算管柱的應力狀態，無法獲得管柱入井的動態過程。本研究假設管柱的初始狀態在下入最終位置以上某處與井眼軌跡重合（管柱下放長度允許用戶指定，可設置為 10~100 米），模擬管柱下入到最終位置的過程，同時為管柱其它工況分析提供初始狀態。



三維井眼與管柱有限元模型如圖 1 所示。該模型基于 ABAQUS 有限元平臺，使用管單元 PIPE31 模擬井眼與管柱的幾何結構與力學屬性[16-17]。井眼的幾何參數包括軌跡參數（由測深、井斜角、方位角組成）與井眼尺寸。假設井眼穩定，即井眼位移為零。管柱幾何模型

的可變參數包括：管柱長度 L（包括各段長 Li）、壁厚 W、套管直徑 D、鋼級 G 等。



管柱所受外力包括管柱內壓 Pint、外壓 Pex、浮重 Fb和摩擦力 Pf、，為此開發了管柱接觸屬性、管柱內外流體壓力與浮力加載接口，允許用戶根據管柱不同工況設置管柱與井壁的接觸屬性、管柱內外流體壓力與浮力系數沿管柱的分布形式。應用管中管接觸技術（Edge-to-Edge）模擬管柱與井壁的相互接觸作用。管柱的內外壓力載荷和浮力系數通過

ABAQUS 的用戶子程序 DLOAD 進行定義加載，并通過變量 JLTYP 區分載荷類型。當JLTYP==27 時定義管柱內壓載荷；當 JLTYP==28 時定義管柱外壓載荷；當 JLTYP==43 時定義管柱浮力載荷，浮力系數計算公式如下[18]。







其中，K_f表示浮力系數；Y_o 表示管柱外流體密度； r_o表示套管外半徑； Y_i管柱內流

體密度；r_i 表示管柱內半徑；Y_s 表示管柱鋼材密度。





圖 1 三維井眼與管柱有限元模型



該技術以接近套管柱真實力學行為的方式，實現了三維井眼套管柱下入過程動態模擬分析，為套管柱其它工況分析提供了初始狀態。



（2）套管柱多工況分析技術

套管柱全生命周期中一般要承受不同工況載荷，需要采用不同的分析技術。每種工況由3 個分析步組成，第 1 步，模擬套管柱與井眼的初始接觸；第 2 步，模擬套管柱下放過程；第 3 步，模擬套管柱在該工況下承受的載荷。由于套管柱載荷的多樣性，需要針對不同工況采用不同的分析技術和設置相應的邊界條件。例如，固井工況（如圖 2 所示）分析可以采用靜力學方法分析，假定套管懸掛處位置位移為 0，允許根據大鉤實際載荷設置管柱上端點載荷；油套管泄漏工況（如圖 3 所示）所示可以采用靜力學方法分析，假定井下封隔器位置的位移為 0，管柱上端點載荷使用坐封時大鉤載荷的實測值；套管柱勻速提升工況則需要采用動力學分析方法，套管柱勻速運動 60 秒后的軸向載荷。開發了套管柱強度分析的 14 種抗外擠校核載荷工況、23 種抗內壓校核載荷工況和 6 種抗拉校核載荷工況，可以滿足直井、定向井和水平井套管柱設計分析要求。





圖 2 套管柱固井工況內外壓力載荷示意圖





圖 3 油套管泄漏工況內外壓力載荷示意圖



套管柱抗外擠工況、抗內壓工況和抗拉工況的分析方法與邊界設置見表 1、表 2 與表 3。

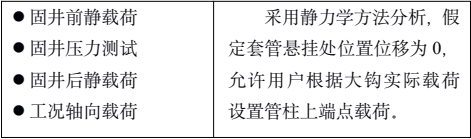

表 1 套管柱抗外擠工況分析方法與邊界設置





表 2 套管柱抗內壓工況分析方法與邊界設置

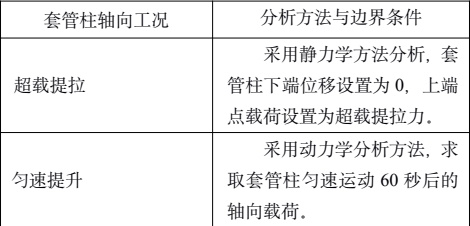

表 3 套管柱抗拉工況分析方法與邊界設置







（3）套管-水泥環-地層系統分析技術

套管-水泥環-地層系統力學模型可以更準確地模擬套管實際工況，為此建立套管-水泥環-地層三維參數化分析模型（如圖 4 所示），模型由上部地層、可能產生套損的活躍地層和下部地層，允許用戶根據實際工況設置地層厚度與地層巖石力學屬性參數，地層與套管柱傾角，垂向、水平最大和最小地應力和巖石上覆壓力，以及水泥環力學屬性。第一接觸面與第二接觸面的接觸模型采用最大切應力失效準則，線性損傷演化規律，如圖 5 所示。





圖 4 套管-水泥環-地層系統參數化有限元模型





圖 5 第一接觸面與第二接觸面的接觸模型



針對塔里木油田山前高陡構造膏鹽層經常發生套管變形問題，膏鹽地層本構模型采用Drucker-Prager(廣義 Mises 屈服準則)模型，應用上述模型對超深井套管受力進行分析。分析結果如圖 6 所示，在上層硬質地質層內，套管內側第二主應力方向出現最大應力區域，明顯大于其他區域應力水準，外側第一主應力方向上出現應力集中區域。在中部地層膏鹽巖區域內，遠離上下地層界面的位置上，出現相對高應力區域，這是由于遠離上下地層的強約束區，故應力水準上升。套管柱傾斜工況下，膏鹽巖地層塑性流動對套管柱形成剪切效應，套管與水泥環的剪切應力會顯著提升，造成膠結面切向應力顯著增大，影響膠結面的完整性。





圖 6（a）套管外部 Mises 云圖套管內層 Mises 分布云圖 （c）套管下部?jī)?nèi)側應力分布



4、套管柱設計分析系統開發

開發了套管柱設計與分析系統，選擇 ABAQUS 軟件作為套管柱設計分析系統的開發平臺，后臺數據庫選擇 SQL Server，軟件開發語言采用 Python。目前已經開發 4 大功能模塊，共 36 個子模塊（如表 4 所示）。圖 7 為套管柱設計與分析系統界面。



表 4 深水套管柱設計與分析系統功能模塊







l圖 7 套管柱設計與分析系統界面



5、套管柱設計分析案例

三塘湖盆地某水平井套管柱下入分析。該開發井為水平井，井身結構如圖 8 所示，斜深 2199.5m，垂深 1490.9m，水平段長 500m, 最大井斜角 90.57°。該井二開生產套管選用Φ139.7m 鋼級 N80(壁厚 7.72mm)套管。強度分析結果表明（如圖 9（a）所示），井口套管懸掛處應力最大，Mises 應力最大值為 79.1MPa；垂直段至造斜段處以及造斜段至水平段的過渡帶均存在應力集中段，其中造斜段至水平段的摩擦力最大（如圖 9（b）所示），存在套管下入困難風險。





圖 8 三塘湖盆地某水平井井身結構

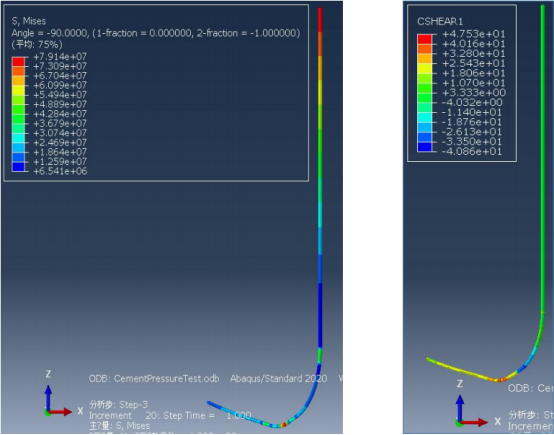

圖 9（a）套管柱 Mises 應力分布圖 圖 9（b）套管柱摩擦力分布圖



6、結論

實現了三維井眼套管柱下入過程模擬分析技術，該技術以井身結構、井眼測斜和管柱等數據為基礎，自動生成三維井眼管柱有限元模型，可以對套管柱下入過程進行動態模擬分析，并為套管柱力學其它工況研究提供初始狀態。開發了套管柱強度分析的 14 種抗外擠校核載荷工況、23 種抗內壓校核載荷工況和 6 種抗拉校核載荷工況，可以滿足直井、定向井和水平井套管柱設計分析要求。建立了套管-水泥環-地層三維參數化分析模型，允許用戶根據實際工況設置套管、水泥環、地層巖石力學屬性參數與第一、二界面接觸屬性，進行套損演變過程分析。初步形成油氣井套管柱全生命周期設計分析軟件。
