ABAQUS/Standard 在分析過程中計算的是積分點處的單元結果，在后處理時ABAQUS/CAE會將積分點處的單元結果進行外推，得到節點上的計算結果。云紋圖中顯示的是節點上的結果，與積分點處的單元結果不會完全一致。如果節點上的結果與積分點處的單元結果差別很大，說明相鄰單元之間的應力、應變的變化非常劇烈，網格劃分得過于粗糙。例如，使用理想彈塑性材料時(從屈服點開始，材料的應力-應變曲線變?yōu)橐粭l水平線)，單元積分點上的Mises應力不應超出材料的屈服強度，但是云紋圖中所顯示的節點上的 Mises 應力可能會超出屈服強度。



在 Visualization 功能模塊中選擇菜單 Result-+Field Output(如圖17-12所示)，可以通過查看場變量AC YIELD或PEEQ判斷是否發生了塑性變形，為什么在云紋圖中有時會看到二者的結果不一致？



單元積分點上的AC YIELD和PEEQ的結果總是一致的，發生塑性變形時，單元積分點上的AC YIELD為1，PEEQ大于0;沒有發生塑性變形時，單元積分點上的ACYIELD為0，PEEQ也為0(或者非常小的值，例如數量級為10)。單擊:(QueryInformation)按鈕查看積分點上的計算結果，就可以驗證這一點。



云紋圖中顯示的是由積分點結果外推得到的節點結果，ACYIELD和PEEQ的外推結果有可能不完全一致，因此它們的云紋圖也可能出現不一致的現象。



如果希望顯示發生塑性變形的區域，可以采用以下方法:顯示PEEQ的云紋圖，單擊(Contour Options)按鈕，在Limits 標簽頁中設置 Min為0.00001。這樣云紋圖中 PEEQ<0.00001的區域(幾乎沒有發生塑性變形)都會顯示為黑色。

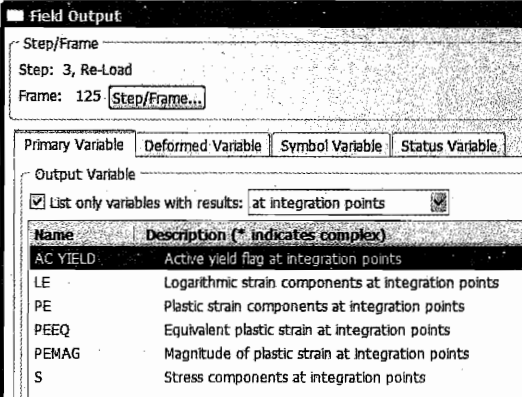

圖17-12 顯示場變量ACYIELD



本章小結

本章主要介紹了下列內容:

1) 彈塑性材料在加載的開始階段是彈性材料，當應力達到一定程度后(例如達到屈服點)，應力-應變關系變?yōu)榉蔷€性的，卸載后會留下永久的塑性變形。



2) 理想彈塑性模型達到屈服應力后，應力不再增大，而應變可以繼續增大，應力-應變關系變?yōu)橐粭l水平的直線，變形處于不確定的流動狀態:彈塑性硬化模型達到屈服應力后，應力和應變都可以繼續增大，如果卸載后再次加載，材料的屈服應力會提高，即所謂的加工硬化。建模時應該盡量使用彈塑性硬化模型，不要使用理想彈塑性模型，以避免收斂問題。



3)彈塑性問題涉及4個基本法則:通過屈服準則確定某種應力狀態下的材料是處于彈性范圍內還是已經進入塑性流動狀態;通過流動準則確定材料在進人塑性狀態后，材料的塑性變形在應力狀態(應力分量和應力增量)中的流動規律:通過硬化準則確定材料進入塑性變形后的后繼屈服函數;通過加載和卸載法則判別材料是處于塑性加載狀態還是彈性卸載狀態。



4)通過材料拉伸或壓縮試驗得到的是名義應力和名義應變，而在ABAOUS中定義塑性

材料參數時需要輸人真實應力和真實的塑性應變。



5) 根據材料試驗數據計算真實應力和真實的塑性應變時，在彈性階段的塑性應變應該始終為0。材料手冊中所給出的彈性模量不一定與實際的工程材料完全吻合，真實的彈性模量值應該根據彈性階段的材料試驗數據計算。



6) 在ABAQUS中輸人塑性材料數據時，不要輸人過多的數據點，以避免應力-應變曲線出現輕微的鋸齒形，導致ABAOUS收斂困難。應該只在材料試驗數據中選取適當數量的有代表性的數據點(例如20個左右)，構造一條平滑的應力-應變曲線。



7）塑性材料數據中的真實應力。…的值應該是遞增的，而不要包含出現頸縮現象后的數據點，即應力-應變曲線應該是單調向上的。如果出現了下降段的真實應力…，則有可能出現收斂問題。



8）要讓塑性數據最后一行中的塑性應變大于模型中可能出現的最大塑性應變值，并保證應力-應變曲線始終是向上傾斜的。



9）如果無法獲得材料的試驗數據，可以利用材料手冊中的屈服應力等數據構造一條近

似的應力-應變關系曲線。



10）在定義塑性材料時，不要忘記定義材料的彈性參數(彈性模量和泊松比υ)。



11) 在Property 功能模塊和 Visualization功能模塊中可以將所使用的塑性材料數據畫成X-Y 圖。



12) 當彈塑性分析無法收斂時，首先應該想到去掉塑性材料參數，先做最簡單的線彈性分析。



13) 無論是彈塑性分析還是其他任何類型的分析，當出現收斂問題時，最重要的解決方法就是將模型簡化，去掉所有復雜的、自己所不熟悉的模型參數，直到模型能夠收斂為止，然后再逐步把簡化掉的參數恢復回來。如果發現在恢復某種參數時模型變得無法收斂，就很可能是這個參數存在問題。



14) 本書第16.2節“ABAQUS/Standard 接觸分析中的警告信息”介紹了接觸分析中常見的多種警告信息和相應的處理方法，其中大多數內容同樣適用于彈塑性分析。如果模型在分析過程中會出現較大的位移，應該在Step功能模塊中打開幾何非線性開關(將Nlgeom設為ON)。



15) 盡量不要對塑性材料施加點載荷，而應根據實際情況使用面載荷或線載荷。



16) 如果必須在某個節點上施加點載荷，可以使用耦合約束為載荷作用點附近的幾個節點建立剛性連接，讓這些節點共同承擔點載荷。



17) 只有對于重要的、塑性應變較大的區域，才需要將其定義為彈塑性材料。如果某個部件或部件上的某個區域幾乎不發生塑性變形，或者僅僅在很小的局部上發生塑性變形而此區域并不是所關心的重要區域，就可以將其設置為線彈性材料，以便縮短計算時間，降低收斂難度。如果某個部件的剛度遠遠大于其他部件，幾乎不會發生變形，可以將其設為剛體。部件剛度大的原因可以是彈性模量大，或由于尺寸大、厚度大而非常堅實。



18)ABAQUS/CAE不會自動檢查所輸人材料數據的正確性，在輸人過程中要保證各個量的單位一致。例如，如果長度的單位是mm，則彈性模量和塑性參數中應力的單位都應該是MPa(即N/mm)，密度的單位應該是tmm’，力的單位應該是N;如果長度的單位是m則彈性模量和應力的單位都應該是Pa(即N/m)，密度的單位應該是kg/m'，力的單位應該是N。

19)即使各個量的單位是正確的，同樣應該注意載荷的大小要符合工程實際，避免讓模型出現過大的超出實際情況的變形。



20)在劃分網格時，應注意單元的形狀在變形前和變形后都要保持規則，不要發生嚴重的扭曲。大變形區域的網格密度要適當，過粗或過細的網格都可能導致收斂問題。21)在彈塑性分析中盡量不要使用二次六面體單元(C3D20或C3D20R)，以避免出現體積自鎖現象。建議使用非協調單元(例如C3D8I)、一次減縮積分單元(例如C3D8R)和修正的二次四面體單元(C3D10M)。



22) ABAQUS/Standard 的分析結果只有在塑性應變較小時才是準確的，它無法準確模擬構件因塑性變形過大而被破壞的過程。破壞和失效問題應該使用ABAOUS/Explicit 進行分析，并且需要定義適當?shù)氖?zhǔn)則。根據場變量 STATUS的值可以隱藏失效單元。



23) 在有些情況下，不收斂的原因并不是建模方法不正確，而是模型本身的尺寸形狀不合理，使材料無法流動。



24) 在使用ABAQUS/Standard進行彈塑性分析時，經常會出現“單元過度扭曲”之類的警告信息。如果分析最終無法收斂，應查找模型中的錯誤;如果分析最終能夠收斂，而且得到的結果一切正常，那么這些警告信息僅僅說明ABAQUS/Standard 在迭代過程中嘗試某

個位移解而沒有成功，并不是模型本身存在錯誤。



25）ABAQUS/Standard計算的是積分點處的單元結果，在后處理時ABAQUS/CAE會將積分點處的單元結果進行外推，得到節點上的計算結果。云紋圖中顯示的是節點上的結果與積分點處的單元結果不會完全一致。



26）單元積分點上的ACYIELD和PEEO的結果總是一致的，云紋圖中顯示的是由積分點結果外推得到的節點結果，ACYIELD和PEEQ的外推結果有可能不完全一致，因此它們的云紋圖也可能出現不一致的現象。



（內容、圖片來源：《ABAQUS有限元分析常見問題解答》，侵刪）
