本文介紹了一個基于 EM64T 硬件構架、雙路 Intel Xeon 處理器、Linux 操作系統和 64 位 Abaqus 軟件的 32CPU 并行計算集群平臺的構建方法。以巖土工程動力分析模型為例，測試了集群各構件對集群整體性能的影響。



當代并行計算系統的構架

目前常用的并行計算機是對稱多處理機(smp)和集群系統(cluster)。常見的搭載單顆多核處理器的桌面?zhèn)€人計算機就屬于 smp；cluster 是一種通過局域網絡將多臺計算機連接起來協同工作的并行計算系統，可以用普通個人電腦(PC)、工作站(workstation)或者 smp 來組建 cluster。smp 與 cluster 最大的區別在于：smp 中內存地址具有單地址空間，各處理器可以平等地調用共享內存、I/O 設備和操作系統等各種資源；cluster 中內存實際分布在各個節點上，處理器讀取本地節點的內存時數據通過總線傳輸，延時低，處理器讀取其它節點的內存時數據通過局域網絡傳輸，延時高。smp 支持的最大處理器數一般不超過 10 個，因此 smp 只能作為小型的并行計算系統。cluster利用局域網絡進行處理器間通信的方法雖然能提高并聯的處理器數，但也因局域網絡的帶寬和延時限制了集群的性能，目前集群技術適合搭建 100 顆處理器以下級別的并行計算系統。



目前 smp 結構的服務器一般是搭載多核處理器的雙路或四路服務器，但真正的八路或十六路服務器產品非常少見。一些 smp 結構的小型機可以并聯更多的處理器，但是其價格昂貴，后期維護復雜。cluster 可以使用商業化大生產的多路服務器來構建。雙路或四路服務器是很好的選擇，該類服務器價格低廉、性能優異，用來構建 cluster可以獲得很好的性能/價格比。所以在科學計算領域，cluster 非常流行，在 TOP500 中很大一部分并行計算系統都是 cluster。



此外還有一些陣列處理機、向量處理機，可能不兼容常用的 x86 程序，所以應用上具有局限性。目前提出的GPU 加速技術，需要開發新的程序來使用該技術，用在運行商業程序的集群上也不適用。



基于 Abaqus 軟件的數值模擬并行計算集群平臺的建立

1.1 集群系統的結構



集群中的每臺計算機設備都稱為集群的節點(node)，有時各節點在功能上具有分工，那么各節點可以依照功能劃分為管理節點、計算節點、I/O 節點等；有時一個節點也可能實現多個功能，例如小型集群可以將 I/O、存儲、管理等功能都放在一個節點上，這個節點就可以稱為主節點。與 smp 相比，集群更具有可擴放性：增加集群中處理器數量只需要增加集群的節點。本文中構建的集群采用機架式設備組建，按功能分為四類節點：計算節點、管理節點、存儲節點和網絡節點。



其具體的硬件配置見表 1。其拓?fù)浣Y(jié)構圖見圖 1。圖 1 顯示了該集群系統及其主要附屬設備。除集群各類節點外，電源系統、監視系統和冷卻系統也是維持集群正常工作的重要附屬設備。









圖1集群系統的結構圖



1.2 計算節點的選擇

在構建基于 Abaqus 軟件并行計算數值模擬集群平臺時，硬件選擇方面如何兼顧顯式計算和隱式計算是首先需要考慮的問題。顯式算法和隱式算法在并行計算性能特性方面有很大的差異。顯式算法的并行性能好，但是，如果模型網格劃分很細致，則計算的時步需要取值很??；隱式計算的并行性能稍差，CPU 間通信多，但模型所取的計算時步和網格尺寸都可以大一些，時間步長甚至是同類問題顯式算法模型的 1000 倍。表 2 總結了隱式算法和顯式算法的特點，以及對計算機硬件的要求。





表2隱式算法與顯式算法的特性比較



雖然隱式算法的并行計算擴展性差，但是可以使用高主頻的處理器來加速計算。本集群使計算節點采用高性能計算節點，但是配置了較少的節點數，在 CPU 主頻和 CPU 個數兩個性能參數上取得平衡，從而兼顧隱式算法和顯示算法。



中央處理器(CPU)是決定計算機性能的核心部件。計算機根據 CPU 支持的指令集的差異分為：復雜指令系統計算機(CISC)和精簡指令系統計算機(RISC)。常用的 Intel Xeon 和 AMD Option 處理器隸屬于 CISC/IA-32(也稱為x86-64 或 EMT64)構架。CISC 的發展歷史悠久，可運行于 CISC 上的程序非常豐富，該構架下的處理器研發工作也非常迅速。Intel Itanium 處理器隸屬于 CISC/IA-64 構架，但不兼容 32 位程序，存在應用局限性。同時 Intel Itanium處理器主頻低，其 abaqus 計算性能反而不如高頻的 x86-64 處理器。IBM Power 處理器隸屬于 RISC 構架。雖然RISC 在計算效率上高于 CISC，但其相應程序的開發要慢于 CISC。由于 CISC/IA-64 和 RISC 非通用性，計算速度相同的處理器產品中 x86-64 的價格最低廉。在 TOP500 中采用 x86-64 處理器的集群所占比例很大。



綜合考慮計算機軟件的通用性、設備價格、設備性能和解決設備故障的難易性，Intel Xeon 或 AMD Option處理器是很好的選擇。這兩類處理器都屬于 64 位處理器，也兼容 32 位程序。



判斷 x86-64 處理器性能的主要指標是處理器核心類型、主頻、總線帶寬(或類似的技術)、緩存容量。但是在某一地鐵隧道地震效應數值計算中(使用 Abaqus/Standard 求解器)，Intel Xeon X5365 處理器的計算速度要高于 Intel Xeon E5450 處理器。在其它一些使用 Abaqus/Standard 求解器的測試中，Intel Xeon 5400 系列處理器的計算速度要高于 Intel Xeon 5500 系列處理器。所以上述主要指標只是處理器性能的參考，為 Abaqus 集群選擇處理器需要做貼近實際運用的測試。



存儲節點對計算速度的影響

Abaqus 軟件在計算中將產生臨時文件和結果文件，這些文件需要存儲在磁盤空間上。一個集群系統的磁盤空間可能是局部存儲類型的，這類空間只允許某一個節點訪問；也可能是全局存儲類型的，這類空間允許所有節點訪問。每個節點上裝載的硬盤是局部存儲，但是可以通過網絡文件系統(NFS)服務通過局域網絡上實現磁盤共享，共享的磁盤空間就是全局存儲空間。



在《Abaqus Version 6.7 PDF Documentation》中稱臨時文件和結果文件可以存儲在任意類型的空間上。實際中一般使用局部空間存儲臨時文件，使用全局空間存儲結果文件。這主要基于：1. 臨時文件讀寫頻繁，存儲在讀寫速度快的局部存儲上可以提高計算速度。2. 結果文件體積巨大，需要大容量存儲器。構建全局存儲空間的代價要小于構建局部存儲空間的代價，同時全局存儲空間易于統一管理。使用全局空間存儲結果文件是經濟、易管理的。



在 Abaqus 集群使用中，一般是某節點通過 NFS 服務端程序?yàn)樗泄?jié)點提供共享存儲空間。提供共享存儲空間有 3 個方法：1. 某管理節點或計算節點共享本地磁盤。但是服務器的硬盤槽位數量有限，更換硬盤操作繁瑣；2. 通過光纖網絡將 FC-SAN 掛載到某管理節點或計算節點上，然后由管理節點或計算節點操作 FC-SAN 來提供NFS 服務。但是此時 FC-SAN 上的數據傳輸將通過光纖網絡和集群內部局域網兩個網絡，傳輸過程復雜、存在傳輸延時；3. 采用網絡附加存儲器(NAS)提供 NFS 服務。NAS 即專門為提供文件服務而優化系統的服務器，文件讀寫性能高。其可以直接連接到集群內部局域網上。同時更換硬盤、數據備份、文件管理也非常方便。



從共享文件管理性、存儲容量可擴充性、數據傳輸速度方面綜合考慮，可以使用 NAS 為 Abaqus 集群系統提供 NFS 服務。



NAS 的處理器、內存都是其性能指標。NAS 的另外一個性能指標是其網絡性能，如果是以太網絡接口，其網絡帶寬、是否支持巨型幀、是否支持鏈路聚合都對 NAS 性能產生影響。在集群使用中可能同時有多個節點要求讀寫 NAS 上存儲的數據，NAS 的工作負荷大，其性能將影響到集群系統整體的計算速度。



在對 QNAP TS-439 Pro Turbo NAS 和另一款 NAS 產品做對比測試后發現：NAS 的性能對集群系統計算性能影響巨大。另一款 NAS 產品支持 1Gb 以太網絡，但整體性能參數較低：不支持鏈路聚合，最大支持 7.5K 巨型幀。



測試算例使用某一地鐵隧道地震效應模型(使用 Abaqus/Standard 求解器)，同時 NAS 設備開啟了所有能夠提高網速的功能。測試數據見圖 2。



本對比測試分 3 組：A 組-高負荷下使用 NAS 的 Abaqus 計算；B 組-低負荷下使用 NAS 的 Abaqus 計算；C組-不使用 NAS 的 Abaqus 計算。



A 組-高負荷下使用 NAS 的 Abaqus 計算：同時進行 7 個 Abaqus 計算任務，每個計算使用 4CPU，7 個計算任務都使用 NAS 設備來存儲共享文件。



B 組-低負荷下使用 NAS 的 Abaqus 計算：只進行 1 個 Abaqus 計算任務，使用 4CPU，該計算任務使用 NAS設備來存儲共享文件。



C 組-不使用 NAS 的 Abaqus 計算：只進行 1 個 Abaqus 計算任務，使用 4CPU，該計算任務不使用 NFS 服務，將文件直接存儲在本地磁盤上。此種情況是最優情況，但調用多個節點并行計算時必需使用 NFS 服務，即在集群構架下最優情況不適用于大型的并行計算。





圖 2 磁盤性能對計算速度的影響



本對比測試中 B 組 TS-439 較 C 組性能計算速度下降 10.4%；A 組 TS-439 較 B 組 TS-439 性能下降 20.6%。B組 TS-439 與 C 組的性能比較證明使用 TS-439 NAS 帶來的性能影響可以接受；A、B 組 TS-439 性能比較證明 TS-439 NAS 在高負荷下的性能表現可以接受。但是另一款 NAS 產品帶來的性能下降是無法接受的：低負荷下造成計算速度下降 31.3%，高負荷下造成計算速度下降 63.6%！實際上 QNAP TS-439 Pro Turbo NAS 并不是一款高端產品，QNAP 和 BUFFALO 的高端產品性能將更好，可以作為集群的存儲設備。



網絡對計算速度的影響

通信性能對集群整體的性能具有決定性的影響，某些情況下集群網絡的性能是整個集群系統性能的瓶頸。采用何種網絡互連技術連接節點以及如何優化網絡提高網絡性能是構建集群平臺的重要工作內容。



目前，集群系統中常用的網絡有以太網絡(Gigabit Ethernet，簡稱 GigE)、Myrinet 網絡、Infiniband 網絡。SIMULIA 公司提供的資料[3]顯示：對應于 Abaqus 軟件的應用，各種網絡互連技術在互連 32 個以下處理器時性能差距不大。對于一個小型集群，使用 Infiniband 網絡替換千兆以太網絡帶來的性能提升不大。因此集群平臺采用千兆以太網絡傳輸節點間的通信是經濟可用的。



若考慮到保持以太網絡的兼容性，則對于以太網絡的優化目前主要有 4 種途徑：一是修改 Linux 內核中的TCP/IP 協議參數以及開啟巨型幀；二是鏈路聚合提高網絡帶寬；三是減少用戶空間與內核空間的數據拷貝次數；四是減少中斷響應次數。由這 4 種優化思路出發產生了用于以太網絡優化的各種技術，在 Linux 系統中它們分別稱為：1. TCP/IP 協議棧優化(TCP Tuning)和巨型幀(Jumbo Frames)；2. 雙網卡綁定技術(Bonding)；3. 零拷貝(Zero

Copy)；4. 使用新的 API 函數(NEW API 簡稱 NAPI)；5. TCP/IP 減負引擎(TOE)。表 3 總結了這 5 種方法加快網速的原理。

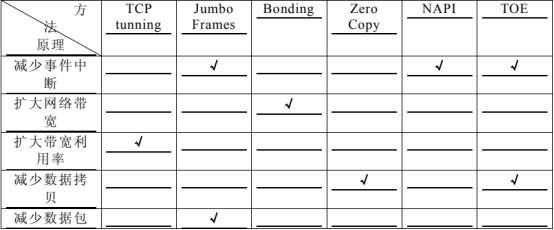

表 3 以太網絡優化方法的原理



對各種方法的優化原理做比較后，確定選擇兩種方法對集群局域以太網絡做組合優化：1. TCP/IP 協議棧優化和巨型幀；2. 雙網卡綁定。制定方案的原因有二：1. 這兩種優化方法組合使用，除不能實現減少數據拷貝過程外，其它方面都有所優化；2. 該組合優化方法較易實現，優化后的系統管理也較為方便。



為了測試兩種優化方法對集群平臺性能的影響，本文采用了一個垂直上下交叉隧道 Abaqus 有限元模型作為算例。本模型雙向水平地震波輸入，在計算中隧道單元出現了塑性變形，反映了材料非線性的特性，計算算法選擇隱式算法，使用 standard 求解器計算，在動力學問題中具有一定的代表性。測試了使用雙節點(16 個處理器核心)和三節點(24 個處理器核心)時的計算速度，共做 6 次測試并獲得相應的 DAT 文件。各次測試條件見表 4。





表 4 集群平臺性能測試的條件



圖 3 是根據表 4 的數據制作的 6 個測試的計算耗時散點圖，圖 3 中以測試 2 的耗時數據為基準對 6 個測試的TOTAL CPU TIME 和 WALLCLOCK TIME 進行歸一化，共獲得 12 個數據點，測試 N 的相對耗時等于測試 N 的耗時除以測試 2 的耗時。





圖 3 6 次測試的相對耗時散點圖



圖 3 顯示 6 次測試的相對 TOTAL CPU TIME 離散性比較高，測試 1 的相對 TOTAL CPU TIME 等于 3.34，是最大值；測試 3 的等于 0.42，是最小值。兩者之間相差約 7 倍。相對 WALLCLOCK TIME 離散性比較小，測試 1的相對 WALLCLOCK TIME 等于 1.74，是最大值；測試 3 的等于 0.51，是最小值。6 個測試的相對 TOTAL CPU TIME排序不同于相對 WALLCLOCK TIME 排序，但兩個排序中只有測試 2 的次序不同。可以認為不同測試條件下 TOTAL CPU TIME 和 WALLCLOCK TIME 的變化趨勢基本相同。兩個耗時序列基本一致，由此認為，測試中的其它影響因素(這些影響主要體現在 WALLCLOCK TIME 中) 對各次測試影響相同，故選取 WALLCLOCK TIME 作為衡量該集群平臺計算時耗的標準。WALLCLOCK TIME 是綜合了各種影響因素的 Abaqus 求解器進程實際運行時間，它

是用戶等待計算任務結束花費的時間。



圖 3 中各次測試的相對 WALLCLOCK TIME 間的差異表明：計算條件對于計算速度影響很大。首先，圖 3 中測試 1 耗時大于測試 2、測試 2 耗時大于測試 3，測試 4、測試 5、測試 6 的耗時關系也相同，這說明鏈路聚合和TCP/IP 棧優化都可以提高數值計算速度。測試 1 的 WALLCLOCK TIME 是測試 3 的 3.43 倍，這說明集群網絡性能對 Abaqus 軟件的計算速度影響巨大，鏈路聚合和 TCP/IP 棧優化對網絡的優化效果很好。其次，圖 3 中測試 1的耗時大于測試 4，測試 2 的耗時小于測試 5，但測試 3 的耗時小于測試 6，這說明集群網絡性能越好，計算任務最適宜調用的處理器數越少，良好的集群網絡可以減少消耗的軟硬件資源并獲得同樣的計算速度。



結語

本集群系統已經實際應用，在土木工程動力分析領域完成了涉及場地地震效應、流固耦合效應、建(構)筑物間的相互作用等問題的數值模擬實驗。雖然集群在顯式算法、隱式算法，小規模模型、大規模模型的并行計算效率上差別較大，但是整體而言集群技術是能夠縮短計算時間，從而提高工程設計、科研研究進度的。



本文介紹了集群系統的部件，以及維持集群系統正常運作的附屬設施。文中介紹了兼顧顯式算法和隱式算法集群的集群構建方法。文中分析了決定集群性能的 CPU 的選取方法，對集群系統中的存儲節點、網絡節點的部分性能指標做了闡述。測試了存儲節點、網絡節點的性能對整體集群性能的影響。



本文闡述的構建方法是針對小型 Abaqus 集群系統，其構建思路也適用于構建大型集群系統，也適用于構建運行其它商業軟件的集群系統。本文僅是引玉之拋磚，希望能夠?yàn)閺V大希望使用上并行計算功能但對并行計算系統存在疑惑的讀者介紹一些構建系統的心得，希望能夠推動高性能計算應用層面的發展。
