在ABAQUS軟件中，Interaction 功能模塊或Property功能模塊中都可以通過Specia單定義點質量(pointmass)、轉動慣量 (rotary inertia)、彈簧 (spring)、阻尼器 (dashpot) 等工程特征，其區別僅在于:在 Interaction 功能模塊中定義的工程特征是屬于裝配件 (assembly)的，而在 Property功能模塊中定的工特征于部 (part)的。

如何定義只受拉而不受壓的彈簧?

[解答]

只受拉而不受壓彈簧實際上是一種非線性彈簧，即力和彈簧長度變化量之間的關系不是線性的。非線性彈簧無法在 ABAQUS/CAE 中直接定義，只能通過修改 INP 文件實現。為避免在修改INP 文件時出現錯誤，可以首先在ABAQUS/CAE中定義線性彈，生成INP 文件后，再在 INP文件中將其改為非線性彈簧。

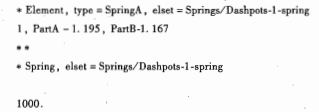

以連接模型中兩點的彈簧為例 (即 SPRINGA 彈單元)說明其操作方法:在 Interaction 功能模塊中單擊菜單 Special-+Springs/Dashpots-Create，將類型設為 Connect two points,選擇兩個模型中的兩個點，將Spring stiffness (彈剛度)設為一個任意的值，例如 1000在生成的 INP 文件中可以看到以下相關語句：

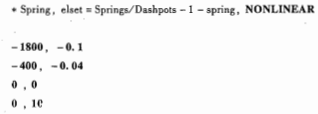

其中的 Springs/Dashpots-l-spring.是 ABAQUS/CAE 自動給出的彈簧單元集合名稱，PrtA-1.195和 PrtB-1167 是彈所接的兩個節點，SPRING 語下面必須要有一個空行(這是 SPRINGA 彈單元的規定)，1000 是線性彈的剛度。接下來將上面從 * SPRING 到 000 的 3 行語為非線性彈的定義，例如：

其中的 NONLINEAR 表示非線性彈，數據行中的四對數據表示的是力和彈長度變化量之間的非線性關系(前面是力，后面是位移)，長度變化量為負值時，力為負值，表示彈簧受壓時縮短;長度變化量為正值時，力為0，表示彈簧不受拉。

[常見問題 7-10]

圖 7-8 定義轉動量的坐標系

對于一個形狀不規則的均質實體，希望把載荷施加在它的質心 (centroid)上，如何確定它的質心?

 [解 答]

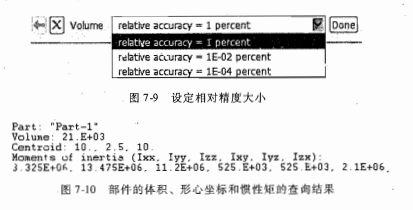

在 Part 功能模塊中，單擊@(Query) 按，選擇 Volume properties，在窗口底部提示區中可以選擇相對精度的大小(如圖 7-9 所)，單擊 Dne 按，信息區中就會給出部件的體積 (volume)形心坐和性的結果(如圖7-10 所。

[相關知識]

在動態分析中，一般情況下都應把邊界條件和載荷定義在剛體的質心上，因此在定義剛體參考點時，應使其位于質心。
