在無線充電技術研發中，電磁場分析是保障充電效率、安全性與兼容性的核心環節 —— 從線圈耦合效率優化，到鄰近金屬件渦流損耗抑制，再到電磁輻射合規性驗證，都需依托專業仿真工具實現。CST工作室套裝（CST Studio Suite）作為電磁仿真領域的主流軟件，其模塊化設計可精準匹配無線充電電磁場分析的不同需求。本文將結合無線充電設計的核心場景，詳解需用到的CST模塊及應用邏輯。

一、無線充電電磁場分析的核心需求

在選擇CST模塊前，需先理清無線充電設計中電磁場分析的關鍵目標，避免模塊選型冗余或功能缺失。常見需求集中在三類場景：

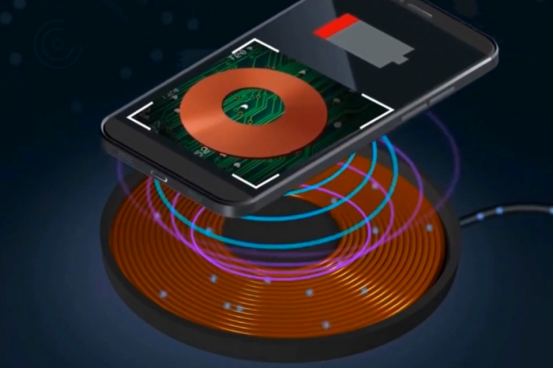

1. 耦合性能分析：計算發射線圈與接收線圈間的互感、耦合系數，優化線圈匝數、繞制方式及相對位置，提升能量傳輸效率（如Qi標準無線充電需耦合效率≥70%）。

2. 損耗與發熱分析：模擬線圈自身的銅損、磁芯的鐵損，以及鄰近金屬部件（如手機中框、汽車底盤）的渦流損耗，避免局部過熱影響設備壽命。

3. 磁兼容（EMC）驗證：檢測無線充電系統在工作頻段（如 110kHz-205kHz）內的輻射場強，確保符合國際電工委員會（IEC）61980等標準，避免干擾周邊電子設備。

二、不同分析場景對應的CST模塊

CST工作室套裝的模塊并非獨立運行，而是根據分析需求組合使用，針對無線充電電磁場分析，以下 3 類模塊為必選或高頻選用，其余模塊可根據特殊需求補充。

（一）基礎必選：CST 微波工作室（CST Microwave Studio?，MWS）

核心功能：作為CST電磁仿真的基礎模塊，MWS 支持從低頻到高頻的電磁場全波仿真，是無線充電耦合性能與輻射分析的 “核心引擎”。

（二）損耗分析必選：CST電磁工作室（CST EM Studio?）

核心功能：聚焦低頻電磁場（≤1MHz）的損耗與力場分析，彌補 MWS 在低頻損耗計算精度上的不足，是無線充電發熱問題仿真的關鍵模塊。

磁芯特性仿真：支持導入鐵氧體等磁芯材料的“B-H 磁滯曲線”，精準計算磁芯在交變磁場下的磁滯損耗，避免因簡化磁芯模型導致的損耗計算偏差（誤差可控制在 5% 以內）。

操作要點：需與 MWS 配合使用 —— 先在 MWS中完成線圈電磁場建模，再將模型與場數據同步至EM Studio，啟動 “電磁場 - 熱場” 耦合求解，實現 “場 - 損耗 - 溫度” 的一站式分析。

（三）系統級分析可選：CST 設計工作室（CST Design Studio?，DS）

核心功能：支持多物理場仿真與電路仿真的協同，適合需結合電路拓?fù)涞臒o線充電系統級分析，避免僅做電磁場仿真導致的“孤立設計”。

多場景參數優化：通過 “系統級參數掃描”，同時調整線圈間距（電磁場參數）與補償電容值（電路參數），找到“耦合效率 - 電路穩定性”的最優平衡點，尤其適合車載無線充電等對穩定性要求高的場景。

（四）特殊需求補充模塊

除上述三類核心模塊外，若涉及以下特殊場景，需額外選用對應模塊：

1. 機械結構影響分析：若無線充電設備需考慮振動、沖擊等機械因素（如車載充電托盤），需搭配 “CST 結構工作室（CST Structure Studio?）”，將機械應力導致的線圈形變數據傳遞給 MWS，分析形變對電磁場耦合性能的影響。

2. 大規模陣列仿真：若設計多發射線圈陣列（如無線充電墊），需啟用 “CST 并行計算模塊”，通過多線程運算縮短大規模模型的仿真時間（如 16 線圈陣列仿真時間可從 24 小時壓縮至 6 小時）。

三、以手機無線充電設計為例

某手機廠商需開發一款符合 Qi 標準的無線充電接收端，核心需求為 “耦合效率≥75%、750px 處輻射場強≤45dBμV/m、線圈溫度≤85℃”，對應的 CST 模塊搭配與分析流程如下：

建模與耦合分析（MWS）：創建發射線圈（廠商提供參數）與接收線圈（自主設計）的 3D 模型，設置頻率 150kHz，用 “頻域求解器” 掃描線圈對齊偏差（0-5mm）下的耦合效率，篩選出效率≥78% 的線圈結構。

損耗與溫度仿真（EM Studio）：將 MWS 中的線圈模型與場數據同步至 EM Studio，導入線圈銅材（T2 紫銅）與磁芯（PC40 鐵氧體）的材料參數，計算 1 小時充電后的損耗分布，再啟動熱求解器，得到線圈最高溫度 72℃（滿足≤85℃要求）。

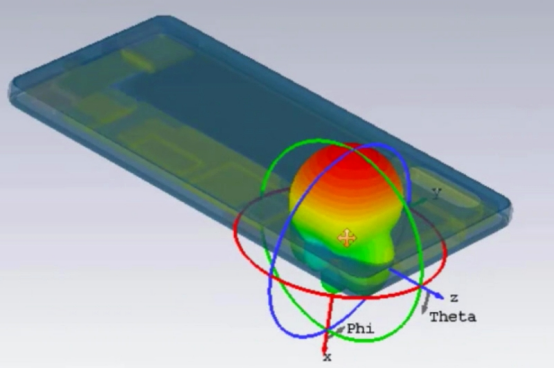

EMC 與系統驗證（DS）：從 MWS 導出接收線圈的等效電路參數（R=0.5Ω，L=18μH），在 DS 中搭建包含整流橋、濾波電容的接收電路，模擬實際充電電流（1A）下的系統效率（總效率 76%），同時調用 MWS 的輻射數據，驗證 750px 處場強 42dBμV/m（符合≤45dBμV/m 標準）。

通過 “MWS+EM Studio+DS” 的模塊組合，最終實現設計需求，且仿真結果與實物測試誤差控制在 3% 以內。

無線充電電磁場分析的 CST 模塊選型，核心是 “需求匹配”—— 先明確是側重耦合效率、損耗發熱還是系統級驗證，再對應選擇基礎模塊與補充模塊，而非盲目采購全套套裝。實際應用中，模塊間的協同（如 MWS 與 EM Studio 的數據同步）是提升仿真效率的關鍵，建議在采購后要求代理商提供 “模塊組合操作培訓”，確保團隊能快速上手，將仿真工具轉化為實際設計能力。
