汽車的拖車裝置主要用于在車輛出現故障或無法自主行駛時，通過拖拽或牽引的方式將車輛移動到安全地點或維修站。這些裝置在緊急情況下尤為關鍵，能夠迅速解決車輛無法行駛的問題，減少安全隱患和損失。

如何提升汽車的拖車裝置質量，在事故發生時發揮著重要的作用。ABAQUS仿真軟件在汽車拖車裝置優化中發揮關鍵作用，通過建立復雜的模型和進行仿真分析，可以幫助工程師準確預測和評估汽車拖車裝置的實用性表現，優化設計方案，提高荷載能力、降低重量、改善耐久性和安全性，從而實現更高效、更可靠的拖車裝置設計。

在此之前，長城汽車股份有限公司為了滿足出口市場需求，需要需要在車輛后部增加拖車裝置。以下是利用非線性分析軟件 ABAQUS 對某 SUV 車輛的拖車機構進行了分析，以驗證設計的可行性，并根據分析結果對結構進行了優化。

1、有限元分析模型

模型采用 C3D8 和 C3D6 單元，單元尺寸 2mm，材料選用公司 5 號材料，板厚 6mm。

拖車板與橫梁，螺栓與拖車板之間建立接觸關系，螺栓與螺母采用綁定接觸處理，考慮螺栓預緊力和材料非線性作用。建立模型如下圖：

2、分析所用數據

設計拖拽能力 m=2300kg，螺栓擰緊力矩 M=90N*m，螺栓直徑 d=12mm。

螺栓預緊力計算： M=P*K*d*0.001

式中：M 為擰緊力矩，P 螺栓預緊力，K 為擰緊扭矩系數 0.284，d 為螺栓直徑

由以上公式可以計算得到螺栓的預緊力 P 為 26400N；

對拖車裝置：拖車?yán)瓌?dòng)力選取在坡度為12%(6.84)的坡道上加速啟動時拉動拖車時所需要的力。

拖車拖動力計算： F=F1+F2+F3

F1=f·G cosα  F2=G·sinα  F3=G·a  G=mg

a

式中：F為拖動力，F(xiàn)1為坡道滾動阻力，F(xiàn)2為重力在坡度方向的分力，F(xiàn)3為加速慣性力，G為拖車重力，m為拖車質量，f為滾動阻力系數0.018，α為坡度角 6.84，g為重力加速度，a為啟動時車輛加速度0.2 g 。

由以上公式可以計算得到拖動力 F 為 7700N；材料曲線：選用公司 5 號材料，如下圖

分析設置 2 個 step，第一個 step 用于計算螺栓預緊力對拖車橫梁的作用；第二個 step 用于計算拖動力對拖 車裝置的作用。約束拖車縱梁，在螺栓和拖車孔施加預緊力和拖動力，載荷作用結束后，拖車裝置不允許出現塑性變形。

3、分析結果

拖車裝置應力云圖：

上述兩種情況最大應力為 437MPa，出現在螺栓法蘭面根部，其余結構件應力較小，均遠低于各自材料的屈 服點，我們認為，此設計完全可以滿足拖車要求。

拖車裝置優化分析：

從以上分析結果可以看出，結合設計所選取的材料，可以進行進一步的優化分析，以便在滿足拖車要求的前提下，使得結構的重量能夠降低。

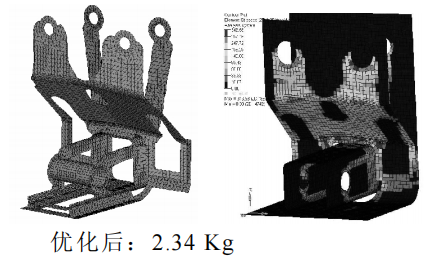

優化分析采用Optistruct 求解器，設定最大應力不超過 350MPa 為約束，結構形狀為變量，質量為目標，在同等分析條件下獲得的優化結構如下圖：

優化后結構最大應力為 346MPa，重量降低 53%，滿足設定要求。

結論

利用ABAQUS強大的接觸非線性分析和Optistruct優化功能，對拖車裝置在設計初期進行有限元分析和優化，驗證設計的可行性，同時在滿足拖車要求的前提下，對結構進行優化、減重，為性能設計提供數據支持。

參考文獻

[1] 石亦平，周玉蓉著 . ABAQUS 有限元分析實例詳解 北京：機械工業出版社， 2006

[2] 曹金鳳，石亦平著 . ABAQUS 有限元分析常見問題解答 北京：機械工業出版社， 2009

[3] HyperWorks OptiStruct Tutorials. Altair Inc. 2006
