3.1.3 修補幾何部件
將CAD模型導人到ABAQUS/CAE中時,有時會出現短邊、小面、尖角或幾何缺陷(例如縫隙),這些都會妨礙劃分網格。此時可以使用Part功能模塊中的幾何修補工具(ge-ometry repair)修補這些缺陷。ABAQUS/CAE 以特征的形式保存這些修改操作,可以對其進行重命名、刪除或抑制等操作。
【常見問題3-4】
ABAQUS/CAE 提供了多種幾何修補工具,使用時應注意哪些問題?「解 答」
在Part 功能模塊中單擊菜單 Tools→Gecmetry Repair,就可以使用幾何修補工具。在使用時應注意運用以下技巧。
1) 使用診斷工具可以發現幾何部件存在的問題,例如無效(invalid)或不精確(im-precise)的部分、自由邊、短邊、小面和尖角,【常見問題3-5】給出了一個實例。
2) 使用顯示組(displaygroup)可以隱藏或顯示部件的某個面或部分實體。
3)不要一次修補太多部位,而應該逐步進行修補。
4)如果直接刪除三維實體的面,三維實體就會變?yōu)闅?shell)部件。如果需要?jiǎng)h除面,應使用修補工具中的Replace faces、Repair sma!l edges 或Repair small faces 工具進行操作。
5)小倒角附近的區城會生成很細的網格,增加計算時間。如果這些倒角不在關心區域,對計算結果影響很小,可以用修補工具去除它們(即,將倒角改為兩個相鄰的面直接相交),以避免不必要的細化網格。具體的操作方法為:使用修補工具中的Replacefaces,單擊要去除的圓角,在窗口底部的提示區中選中Extendedneighbouringface8。6)如果兩個面在相交處大致是相切的,可以將其合并為一個面。具體的操作方法為:使用修補工具中Replaceaces(用于合并較大的面)或Replacesmall faces(用于去掉小面)。
7) 如果需要對部件進行分割(partition)操作,應該在修補操作完成后進行,否則分割操作可能會失效。

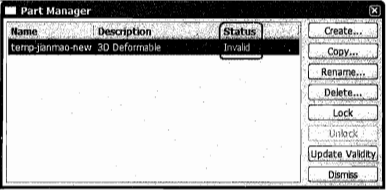

8)單擊菜單Part→Manager,可以在Part Manager 對話框中看到各個幾何部件是否有效,如圖3-1所示。對無效的幾何部件進行修補操作后,可以在PartManager對話框中單擊Update Validity按鈕查看修補后的部件是否已經變得有效。
圖3-1兒何模型有效性檢查
提示:對于復雜的幾何部件,檢查其有效性會耗費大量的時間,建議在完成全部修補操作后再進行這項檢查。
【常見問題 3-5】
將一個三維CAD模型導入ABAQUS/CAE來生成幾何部件,在為其劃分網格時,出現如圖3-2所示的錯誤信息,應如何解決?
「解答」
應首先找出部件中無效的部位,然后進行幾何修補。對應的ABAQUS/CAE操作如下:1)在Part功能模塊中,單擊菜單Tools→Query,選中 Geometry diagnostics,在彈出的對話框中選擇Invalid entities:Errors,單擊Highlight,視圖區將以紅色高亮顯示無效的部位。在本實例中,看到有一個頂點被高亮顯示(圖3-3中的黑色圓點)。
圖3-2.錯誤信息:invalidgeometry(幾何部件無效),無法劃分網格
圖3-3 幾何部件上的無效部位
放大顯示這個無效部位,查看是否有微小的縫隙之類的幾何缺陷。如果看不到明顯的缺陷,可能是由于幾何模型本身存在的數值誤差或內部錯誤而導致此部位無效。
3) 單擊菜單Tools→Geometry Repair,在彈出的Geometry Repair 對話框中可以看到多種可供選擇的幾何修補工具,下面介紹其中兩種常用的修補方法,讀者可以根據具體模型進行合理選擇。
①合并相鄰的面:在GeometryRepair對話框中將Category設為Face,然后選擇Re.
place faces,將無效區域附近的各個相切的面合并為一個面。
②刪除并重建無效的面:在 Geometry.Repair 對話框中將Category設為Face,然后選擇Removefaces,刪除無效區域的面(這時此部件就不再是一個三維實心體,而是由各個表面所構成的殼體):再選擇Createface,選擇所刪除面的各條邊,重新創建這些面:然后將Category 設為 Part,選擇 Solid Gom shell,選中整個部件的所有面,將殼部件恢復為實體部件。
4)在如圖3-1所示的對話框中單擊Update Validity 按鈕,更新此部件的有效性。
5)回到Mesh功能模塊,重新嘗試劃分網格,如果仍然出現如圖3-2所示的錯誤信息可以重復步驟1)~4)的操作,直到所有無效部位都被修復為止。
(內容、圖片來源:《ABAQUS有限元分析常見問題解答》,侵刪)
