3.1.1 創建部件
【常見問題 3-1】
在ABAQUS/CAE中創建部件有哪些方法?其各自的適用范園和優缺點怎樣?「解 答」
表3-1列出了在ABAQUS/CAE中創建部件的5種方法。Part功能模塊提供了豐富的處理幾何模型的功能,可以直接創建幾何部件(nativegeometry),也可以使用專門的CAD軟件建模(對于非常復雜的幾何模型),再將其導入到ABAQUS/CAE。

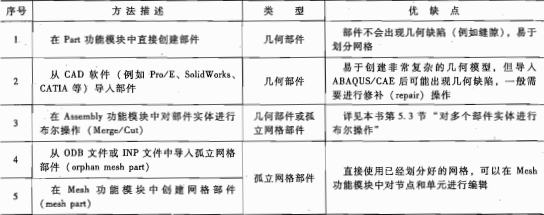

表3-1 創建部件的方法
提示:當需要創建復雜的殼部件時,可以首先創建一個以這個殼為表面的實體部件,再單擊菜單Shape-She-Fr6msolid,將其轉化為殼部件。
3.1.2 導入和導出幾何模型
【常見問題 3-2】
在ABAQUS/CAF 中導入或?qū)С鰩缀文P蜁r,有哪些可供選擇的格式?
「解 答」表3-2~表3-4分別列出了可以在ABAQUS/CAE中導人、導出的二維草圖兒何部件和裝配件(assembly)的格式。導人裝配件時,ABAQUS/CAE會自動創建相應的部件和部件實體(partinstance)。

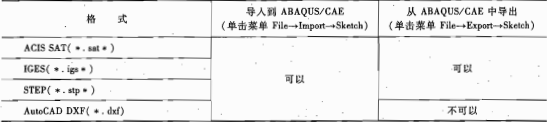

表3-2 ABAQUS/CAE 中可以導入、導出的二維草圖格式

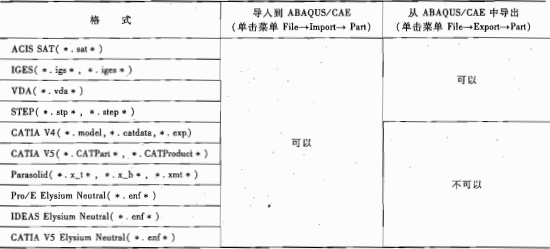

表3-3 ABAQUS/CAE 中可以導入、導出的幾何部件格式

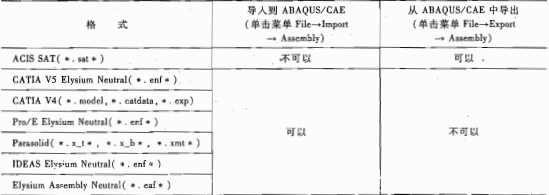

表3-4 ABAQUS/CAE中可以導入、導出的裝配件格式
「相關知識」單擊菜單File→Import→Model,可以導人INP文件或ODB文件中的孤立網格部件(or-phan mesh part)。單擊菜單File→Export→VRML或3DXML,可以將視圖輸出為 VRML.或3DXML格式的文件,用于顯示網頁。
【常見問題 3-3】
將STEP格式的三維CAD模型文件(*.sp)導入到ABAQUS/CAE中時,在口底部的信息區中看到如下提示信息:A lotalof236 parts have been created.(創建了236個部件)此信息表明CAD模型已經被成功導入,但是在ABAQUS/CAE的視圖區中卻只顯示出一條白線,看不到導入的幾何部件,這是什么原因?
「錯誤原因」
不能成功導人CAD模型的可能原因有很多種,下面介紹一種常見的原因:如果在CAD軟件中把多個零部件裝配在一起(這些零部件可能是在不同的CAD軟件中創建的,各自的坐標系也可能不一樣),將其輸出為STEP格式的文件時,有可能丟失這些零部件之間的裝配關系,因此無法將其成功地導人到ABAQUS/CAE。
「解決方法」
IGES格式的文件(*.igs)一般不會出現這類問題,因此可以在CAD軟件中輸出IGES格式的文件,再將其導人到ABAQUS/CAE。
如果此部件可以通過旋轉或拉伸一個二維截面來生成,可以只導人在CAD軟件中生成的二維截面,再在 Pant 功能模塊中利用這個二維截面圖形生成三維幾何部件。
(內容、圖片來源:《ABAQUS有限元分析常見問題解答》,侵刪)
