通用模塊

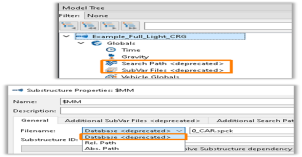

1. 使用相對/絕對路徑替換查找路徑

從Simpack 2025開始，查找路徑（Search Paths）現在標記為已棄用（deprecated），默認情況下不再可用。但是仍然可以通過Extra>Options窗口中的設置啟用Search Paths功能。

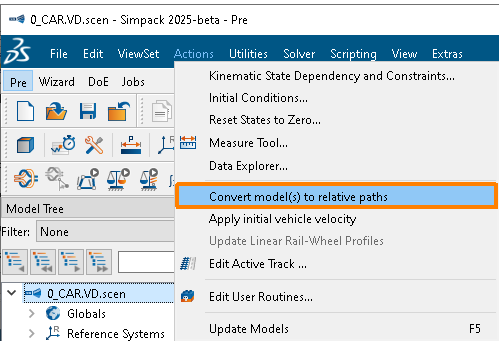

Simpack在菜單中提供 “Convert model(s) to relative paths”命令，可以直接把現有模型的查找路徑設置轉換為相對路徑。







2. Node.js是唯一的腳本語言

Node.js現在是Simpack中唯一使用的Javascript引擎。使用Node.js作為腳本引擎，可以通過龐大的Javascript生態系統，極大地拓展腳本編寫的可能性。例如：訪問遠程數據庫和Web服務器，使用特定的庫進行數學運算，讀取或?qū)С鰯?shù)據到特定的格式。



Node.js 現已全面應用于 Simpack 的前處理、后處理、求解器以及導航模塊。開啟了全新的工作流程，例如，求解器腳本現在可以調用后處理腳本功能（如讀取 Simpack 二進制結果文件（.sbr）的內容）。







3. 支持step格式的裝配體導入

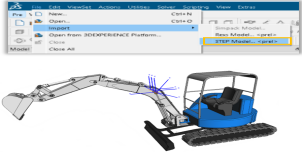

現在可以將 STEP AP242 裝配文件中的模型導入到 Simpack 中了。通過 Simpack 前處理中的File->Import->STEP Model命令使用該功能。



在導入過程中，會根據 STEP 文件生成具有質量屬性和可視化效果的多個剛體部件，同時還會為相應的坐標系生成標記點。此導入功能的未來版本可能還會從 STEP 文件中直接導入運動學連接。

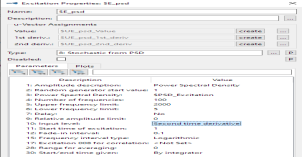

4. 基于速度和加速度層面定義功率譜密度（PSD）的新選項

激勵 8 “'Stochastic from PSD” 用于根據頻域中的功率譜密度在時域中定義一個偽隨機信號。在之前的 Simpack 版本中，此輸入僅能在位移層面進行定義。而在此版本中，現在可以在速度或加速度層面定義該激勵了。

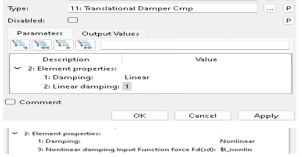

5. 新力元FE11 'Translational Damper'

為了對始終與兩個標記點之間的速度矢量方向相反的阻尼進行建模，新增了力元 11 “平移阻尼器”。



阻尼力會同時作用于From Marker和To Marker，補償扭矩r x F 則作用于From Marker，并且力的方向與兩個標記點之間的相對速度方向相反。該阻尼與標記點的相對位置無關。阻尼系數可以是常量，也可以是與速度相關的變量。



與典型的point-to-point力元不同的是，當兩個標記點位置重合時，該力元不會出現奇異性問題。

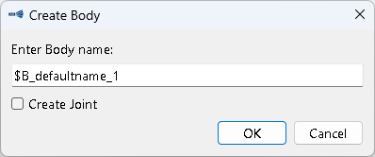

6. 不再默認創建Joints

在以前的版本中，每次創建部件時都會自動生成一個Joint。使用此新版本，在創建新部件時，默認情況下不再生成Joint。



使用Connections進行建模更簡單、更用戶友好，并具有內置摩擦和限制等優點。Connections是建立模型運動學的推薦方法。在Simpack默認的模型模板中，已經使用Connections代替了Joints。







7. 失效Joints時部件位置不變

對于基于Connections的模型，如果失效某個Connection，相應的部件將保持其位置和方向不變?，F(xiàn)在，當失效某個Joint時，也會實現此功能。如果之后又啟用了部件的Joint，則部件可能會移動并旋轉到與Joint類型和Joint狀態相匹配的狀態。



8. 宏錄制功能支持多個模型

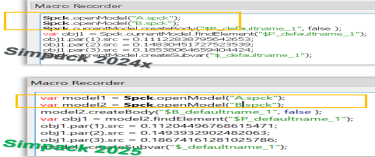

在以前的版本中，如果用戶在錄制過程中切換了當前模型，宏錄制會產生錯誤的腳本。這可能會導致在錯誤的模型中創建元件。使用新版本，在錄制宏時，現在使用每個模型的變量，而不是使用Spck.currentModel語句。







9. 新增自動裝配系統功能

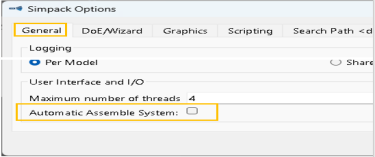

“自動裝配系統”現在可以在Simpack Options窗口中激活。



如果啟用該選項，每當修改使模型在運動學上不一致時，將自動執行裝配系統操作。這樣，與使用Joints建模相比，使用連接和初始條件建模可以為用戶提供更好的用戶體驗。裝配系統期間是否應用初始條件由求解器設置的初始化設置控制。

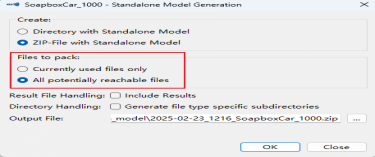

10. 打包獨立模型可選擇引用文件

傳統上，獨立模型生成器會將模型中所有可能引用到的文件都打包到獨立模型中，會導致生成的獨立模型比實際所需的更大?，F(xiàn)在，用戶可以決定是打包所有可能引用到的文件，還是僅打包當前正在使用的文件。



在 Simpack 前處理模塊中，獨立模型生成器對話框增加了相應的選項。







11. 新增加Connector Body類型部件

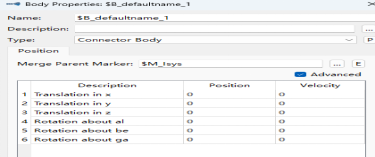

新增的部件類型“Connector Body”，實現了一種新的清晰簡單的方法，以取代繁瑣的啞物體使用?！癈onnector Body”類型的部件具有零質量和慣性，并通過“Merge Parent Marker”參數設置要合并到的部件上。合并父標記點必須是undeformed類型且不能是 Moved Markers。



如果未指定合并父標記，則會自動默認為Isys。強烈建議使用連接體，而不是質量較小的“啞”物體。

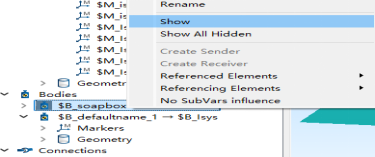

12. 新增幾何體和部件的顯示/隱藏命令

現在可以在3D頁面頁面中隱藏和顯示元件。隱藏元件仍然可以通過模型樹訪問，并在模型樹中以灰色狀態標記。支持隱藏以下元件：幾何體、部件、子結構、組。



右鍵快捷菜單中添加了“Show all hidden”便利功能。



隱藏部件和幾何體不會導出到結果文件，因此在Simpack Post中不可見。

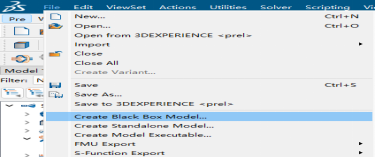

13. 新增導出黑箱模型功能

現在，通過新的黑箱模型(Black box model)功能，可以在不披露建模和產品IP的情況下分享Simpack模型。黑箱模型是一種被打包進專有二進制容器（即 “.bbspck” 文件）的獨立模型。這些模型只能在 Simpack 中用作子結構。除以下情況外，黑箱子結構的所有元件都無法被訪問：Senders、Receivers、U-inputs (editable)、Y-outputs、Result Elements。

黑箱模型通過通信器機制連接到相應的主模型中。







14. 后處理增加剛體運動縮放功能

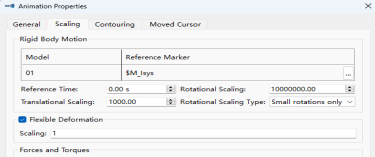

為了更好地可視化和理解微小的運動和振蕩，Simpack Post增加了新的“Rigid Body Motion Scaling”功能?？s放是相對于用戶可選擇的參考配置執行的，包括縮放參考標記（可以是移動標記）和參考時間。







15. FFT窗函數新增Blackman-Harris類型

快速傅里葉變換（FFT）窗函數庫得到了擴展，新增支持 “Blackman-Harris” 窗，該窗函數通常也被稱為 “ -92 dB Four-Term Blackman-Harris” 窗。這種新的窗函數類型可用于以下所有基于 FFT 的分析和元件：濾波器 68：“階次分析”、濾波器 106：“頻譜分析”、濾波器 1000：“坎貝爾圖分析”、濾波器 1002：“頻譜圖分析”、結果單元 52：“輻射功率”、工作變形分析（ODS）。
