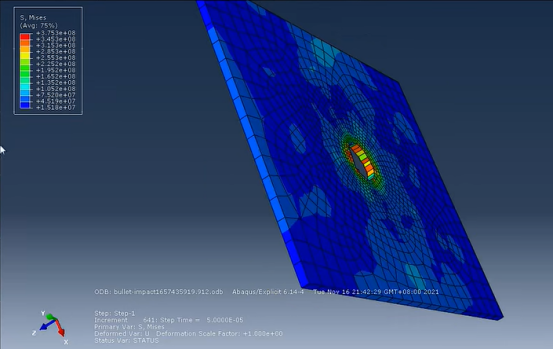

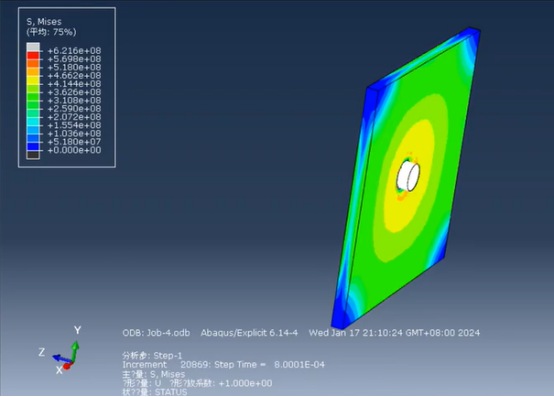

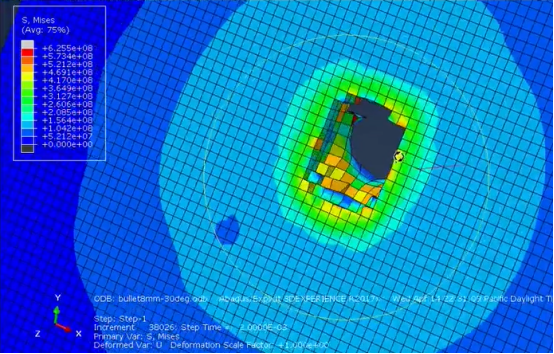

Abaqus,作為一款功能強大的有限元分析軟件,廣泛應用于工程領域的各種復雜模擬任務。它憑借出色的計算能力和豐富的分析工具,幫助工程師們深入探索材料、結構和系統的性能表現。在子彈打鋼板的模擬中,Abaqus能夠準確模擬子彈與鋼板之間的相互作用,為工程師們提供關于力的分布、傳播和變化的重要信息。
在Abaqus中,要提取子彈打鋼板力的模型結果,通常涉及一系列步驟來處理和分析模擬數據。以下是一個基本的流程,用于指導你如何提取所需的結果:
1. 完成模擬并保存結果:
首先,確保你已經完成了子彈打鋼板的模擬,并且模擬結果已經保存。Abaqus通常會在模擬完成后自動生成一個結果數據庫文件(例如,.odb文件)。
2. 打開Abaqus并導入結果:
啟動Abaqus軟件,并導入你保存的結果數據庫文件。這通??梢酝ㄟ^選擇“文件”菜單中的“打開”選項來完成。
3. 進入可視化模塊:
在Abaqus中,你可以使用可視化模塊(Visualization module)來查看和分析模擬結果。選擇適當?shù)哪K并進入。
4. 設置視圖和結果選項:
在可視化模塊中,你可以設置視圖方向、縮放比例等,以便更好地查看和分析結果。此外,你還需要選擇你想要提取的特定結果類型,例如力、應力、位移等。
5. 提取力的結果:
對于子彈打鋼板的模擬,你可能對子彈與鋼板接觸界面上的力感興趣。你可以使用Abaqus的接觸工具或力分析工具來提取這些結果。具體步驟可能包括:
l選擇接觸對或節點/單元,以便提取相關的力數據。
l在結果選項中選擇“力”或類似的選項。
l使用Abaqus的圖表或數據表格工具來查看和記錄提取的力數據。
6. 導出結果數據:
如果你需要將提取的結果數據導出到其他軟件或文檔中進行分析或報告,Abaqus提供了多種導出選項。你可以選擇將結果數據導出為文本文件、Excel文件或其他格式,以便在其他軟件中進行進一步處理。
請注意,具體的步驟和選項可能因Abaqus的版本和配置而有所不同。因此,建議參考你正在使用的Abaqus版本的官方文檔或教程,以獲取更詳細和準確的指導。此外,如果你對提取特定類型的結果或進行高級分析有疑問,也可以考慮尋求Abaqus的專業支持或咨詢相關領域的專家,廣州思茂信息科技有限公司是達索系統的金牌代理商,提供產品咨詢、售后支持等服務。
通過以上步驟,我們可以在Abaqus中成功提取子彈打鋼板力的模型結果。這些結果不僅有助于我們深入理解子彈與鋼板之間的相互作用機制,還能為工程設計和性能優化提供寶貴的參考信息。隨著技術的不斷進步和Abaqus功能的不斷完善,相信未來我們能夠在更多領域發揮Abaqus的強大能力,推動工程領域的創新發展。
