定義流出歐拉邊界
通常情況下,自適應網格約束應僅在作為流出邊界的歐拉邊界區域上的曲面的法線方向上應用。不應將切向網格約束應用于與拉格朗日(或滑動)邊界區域相鄰的作為自由面的流出邊界的邊緣或角。與流入邊界相反,與自由表面相鄰的流出邊界的橫截面由域中的解確定。
在歐拉邊界區域與拉格朗日或滑動邊界區域相遇的邊緣或拐角處,Abaqus/Explicit將同時滿足所應用的垂直于歐拉邊界區域的網格約束和垂直于拉格朗日或滑動邊界區域的固有網格約束,從而正確處理流出邊界附近自由表面的演化。圖4顯示了流出邊界從to到t的演變,其中物質繼續通過流出邊界流動。

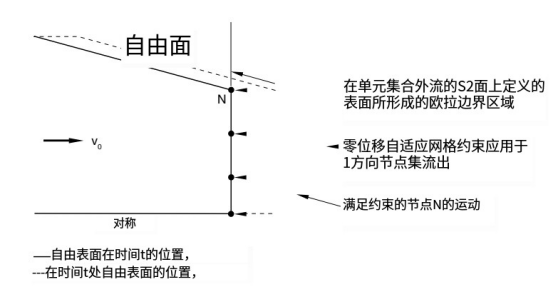

圖4:Abaqus/Explicit將尊重歐拉流出邊界處的自由表面。
對歐拉流出邊界的網格約束是通過沿材料自由表面移動節點N來施加的,從而使流出邊界“膨脹”,使流出邊界隨著物質從上游到達而“膨脹”。雖然圖中未顯示,但是網格平滑會導致流出邊界上的所有其他節點(對稱平面上的節點除外)隨著邊界擴展而向上移動至節點N。
流出歐拉邊界不需要特殊的物質邊界條件。只有當邊界條件與上游定義的邊界條件相同時(例如,沿歐拉域長度延伸的對稱平面),才建議使用與流出邊界相切的邊界條件。然而,為了提高穩態過程模擬中穩態解的收斂性,通??梢允褂枚帱c(diǎn)約束或線性約束方程來約束材料速度,使其均勻垂直于流出邊界。
定義同時作為流入和流出邊界的歐拉邊界區域雖然歐拉邊界區很少適用,但在同一分析步驟中的不同時刻,歐拉邊界區可以同時充當流入邊界和流出邊界。在這種邊界上,應選擇自適應網格約束和物質邊界條件,以便對流入和流出情況都具有實際意義。
對干沒有與邊界表面相切的網格約束的歐拉邊界區域的邊緣和角落上的每個節點,Abaqus/Explicit將在每個自適應網格增量中確定節點處的邊界是作為流入邊界還是流出邊界。如果檢測到流入條件,節點將在切線方向上與材料一起移動,但在法線方向上與網格約束一起移動。當檢測到流出條件時,節點的運動既會遵循相鄰的拉格朗日邊界區域,又能滿足歐拉邊界區的網格約束。
歐拉域上的拉格朗日與滑動邊界區域許多使用歐拉自適應網格域的應用,包括穩態過程的模擬,都有一個主要的材料流動方向,并使用控制體積的方法來模擬過程區域。這些問題通常包括兩個歐拉邊界區域代表流入邊界和流出邊界。歐拉邊界之間的其余表面可以是拉格朗日或滑動邊界區域。確定在兩個歐拉邊界區域之間使用哪種類型的邊界區域取決于所需的載荷或邊界條件的類型:
l 使用滑動邊界區域定義邊界條件或載荷其作用于沿控制體積長度的表面的一部分上的空間位置。套用自適應網面約束,以在流動方向上固定網面的空間位置(也可能在橫向于流動的方向上)。例如,可以在控制體積的周?chē)┘臃植級毫?,如圖5所示。

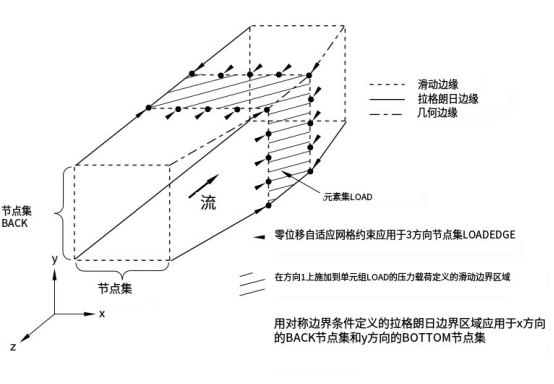

圖5:沿著歐拉控制體積的長度向表面的一部分施加空間壓力載荷。
使用滑動邊界區域定義了分布?jí)毫d荷。網格約束被施加到固定的邊界區域在空間上的流動方向。同樣,可以將一個集中載荷施加到一個特定的空間位置,以擬一個非常尖銳的物體在已知位置以已知的力壓入工件的效果。

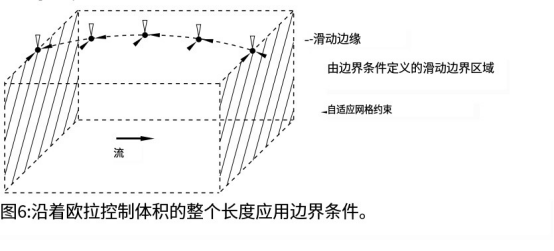

使用滑動邊界區域定義邊界條件或載荷,這些邊界條件或載荷沿流入邊界和流出邊界之間的歐拉控制體的整個長度起作用,并以橫向于流動的空間方式起作用。如果載荷僅作用于橫向方向上的曲面的一部分,則可能需要在橫向于流動的方向上應用網格約束。例如,一個邊界條件,作為沿域的長度的刀刃,如圖6所示。網格約束沿橫向應用(如果應用程序的線是彎曲的,則沿該線應用),以保持邊界條件在空間上固定。
使用拉格朗日邊界區域(默認)定義邊界條件或荷載,這些邊界條件或荷載沿歐拉控制邊界的整個長度在流入和流出邊界之間,并以拉格朗日方式橫向作用于流動。在三維空間中,對稱性條件通常起作用以拉格朗日方式橫向于流動方向。在許多情況下,幾何邊緣將防止材料從對稱平面流到自由表面上。然而,由于幾何邊緣可以停用的表面變平,拉格朗日邊界區域應被用來定義這些類型的問題的對稱平面。在圖5中,假定四分之一對稱,并使用拉格朗日邊界區域定義對稱平面。由此產生的拉格朗日邊緣,從一個歐拉邊界的其他分離的自由表面的對稱平面。
僅作用于流入和流出邊界之間的特定物質部分的邊界條件或載荷通常不能用于使用歐拉控制體積的問題建模。由于在荷載或邊界條件下的網格必須遵循材料,它最終將受到歐拉邊界的限制。這種載荷和邊界條件的處理通常不符合穩態模型,在使用歐拉自適應網格域的實際模擬中不應該出現這種情況。
(內容、圖片來源:CST仿真專家之路公眾號,侵刪)
