ABAQUS軟件分析指南259：多點約束與方程和用戶子程序

來源: | 作者:thinks | 發布時間: 2024-03-26 | 320 次瀏覽 | 分享到:

多點約束與方程

與邊界條件一樣，多點約束(一般多點約束)與方程(線性約束方程)始終應用于節點，但有時表示曲面上得約束。當滿足以下條件時，Abaqus/Explicit將識別曲面類型約束：

l等式、PINMPC或TIEMPC將節點集綁定到單個節點，以及

lMPC或方程中涉及的所有節點共面且位于邊界區域內。

如果滿足這些條件，邊界區域?qū)⑴cMPC或方程中的節點集相關聯。如果在拉格朗日或滑動邊界區域內應用MPC，將創建拉格朗日邊。如果在歐拉邊界區域內應用MPC，則不會創建邊緣。如果不滿足上述條件，連接到MPC或方程的所有節點將是非自適應的。

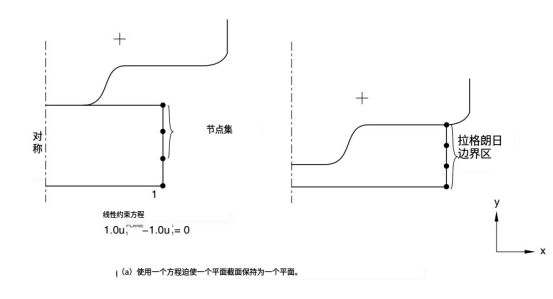

例如，可以應用約束來迫使平面截面在拉格朗日自適應網格域中保持為平面，如圖12(a)所示。在這種情況下所有節點都受到一個方程的約束，在整個分析過程中都位于同一平面上，但是在平面內允許自適應網格劃分。

abaqus軟件

圖12：使用具有自適應網格的方程。

作為另一個例子，考慮歐拉域的流出邊界，如圖12(b)所示。歐拉域的流出邊界通常被假定為足夠遠的下游，使得流速是均勻的但未知的。為了擬這種情況，在流出邊界使用一個表面創建一個歐拉邊界區域。自適應網格約束用于固定垂直于邊界的網格，并且平面上的所有節點受方程約束，以具有與平面正交的相同速度。

對于基于曲面的連接約束(請參見網格連接約束)，連接曲面上的所有節點都將是非自適應的。

程序在絕熱分析過程中，溫度將在自適應網格域中適當?shù)刂匦掠成?。在退火過程或幾何線性分析期間不使用自適應網格劃分。

自適應網格域、邊界區域、網格約束和控制的定義(如Abaqus/Explicit中的ALE自適應網格化和重新映射中所述)將逐步傳播。

用戶子程序

當進行自適應網格劃分時，用戶子程序VUMAT中定義的解相關狀態變量將被映射到新的網格中。

當執行自適應網格時，在用戶子程序VFRIC、VUINTER、VFRICTION和VUINTERACTION中在二次曲面上定義的解相關狀態變量不會被重新映射到新的網格中。因此，為了確保具有物理意義的結果，應該對具有解相關狀態變量的接觸次曲面上的節點使用拉格朗日自適應網格約束，其中使用這些用戶子程序定義接觸約束。

輸出

由于在進行自適應網格劃分時，網格不再受材料約束，因此單元和節點的輸出必須與純拉格朗日問題不同。有關詳細信息，請參見Abaqus/Explicit中ALE自適應網格的輸出和診斷。

輸入文件模板

要創建拉格朗日自適應網格域：

*HEADING

…

*ELSET, ELSET=ADAPT

*************************

*STEP

*DYNAMIC, EXPLICIT

Data line to specify the time period of the step

*ADAPTIVE MESH, ELSET=ADAPT
